See on 2,1-tolline ümmargune puutetundlik ekraan, mis on loodud spetsiaalselt nutikate koduseadmete ja kompaktsete juhtpaneelide jaoks. SKY-TDM saab kohandada ekraani puuteekraani vastavalt teie seadme tegelikule struktuurile ja inimese ja masina suhtluse (HMI) nõuetele.
Selle 2,1-tollise ümmarguse puuteekraani lahenduse eraldusvõime on 480 x 480 ja ligikaudne suurus 56,18 x 59,71 x 2,26 millimeetrit. See on struktuurilt kompaktne. See kasutab ST7701 draiveri IC-d ja toetab RGB liidest (mida saab kohandada MIPI liidesena).
Pakume kohandatud kuvalahendusi, mis vastavad teie põhivajadustele ja aitame teil ekraanikomponente sujuvalt integreerida teie seadmete üldisesse tööstusdisaini.
Ümmargused ekraanid asendavad järjest enam nutikaid kodumasinaid traditsioonilisi ruudukujulisi ekraane.
Õmblusteta tööstusdisain: ümmargused ekraanid kõrvaldavad visuaalse konflikti ristkülikukujulise ekraani ja kohvimasinate, õhupuhastite ja nutikõlarite kõverate silindriliste vormide vahel. Ekraan integreerub toote siluetti, mitte ei lõhu seda.
Nupu vahetamine: Paljud seadmed kasutavad temperatuuri, kiiruse või režiimi valimiseks endiselt füüsilisi pöördnuppe. Ringikujuline puuteekraan suudab nupu funktsiooni digitaalselt korrata dünaamiliste ikoonide, reguleeritava tundlikkuse ja mehaanilise kulumiseta, pakkudes samal ajal rohkem teavet kui prinditud sihverplaat.
Kompaktse ruumi parem kasutamine: väikestes juhtpaneelides väldib ringikujuline paigutus ristkülikukujuliste ekraanide raisatud nurgaalasid. 480 × 480 ruudukujuline pikslite massiiv kaardistab loomulikult ümmarguse vaateala, kasutades täielikult ära saadaoleva kuvapiirkonna.
Tugevam visuaalne fookus: ümmargused liidesed juhivad kasutaja pilgu juhtpaneeli keskele, mis sobib ideaalselt selliste põhifunktsioonide jaoks nagu käivitamine/seiskamine, temperatuuri reguleerimine või nutikate kohvimasinate ja köögiseadmete režiimi valimine.
Ühtlane esteetika kõikide tootesarjade lõikes: Seadmete kaubamärgid saavad standardida ümmarguste kuvamoodulite jaoks mitme toote jaoks: kohvimasinad, õhupuhastid, pesumasinad, mis loovad ühtse disainikeele, lihtsustades samal ajal hankimist ja laoseisu.
Puute- ja kuvari integreerimine: kombineerituna optilise liimimise ja PCAP-puutefunktsiooniga muutub ümmargune ekraan suletud, kergesti puhastatavaks esipaneeliks, mis on oluline niiskuse, rasva ja igapäevase puhastamisega kokkupuutuvate köögiseadmete jaoks.
Nutikate kodumasinate puhul pakub optiline liimimine traditsiooniliste õhuvahestruktuuridega võrreldes integreeritumat kuvaefekti, tuues esile toote esmaklassilise tunde.
Ühendades puutepaneeli sujuvalt ekraaniga, minimeerib see lahendus tõhusalt õhupilust põhjustatud nähtava valguse peegeldused ja takistab niiskuse sissepääsu erineva niiskustaseme korral. See loob palju puhtama esipinna, mistõttu on see eriti ideaalne kodutoodete jaoks, millel on nõudlikud esteetilised nõuded.

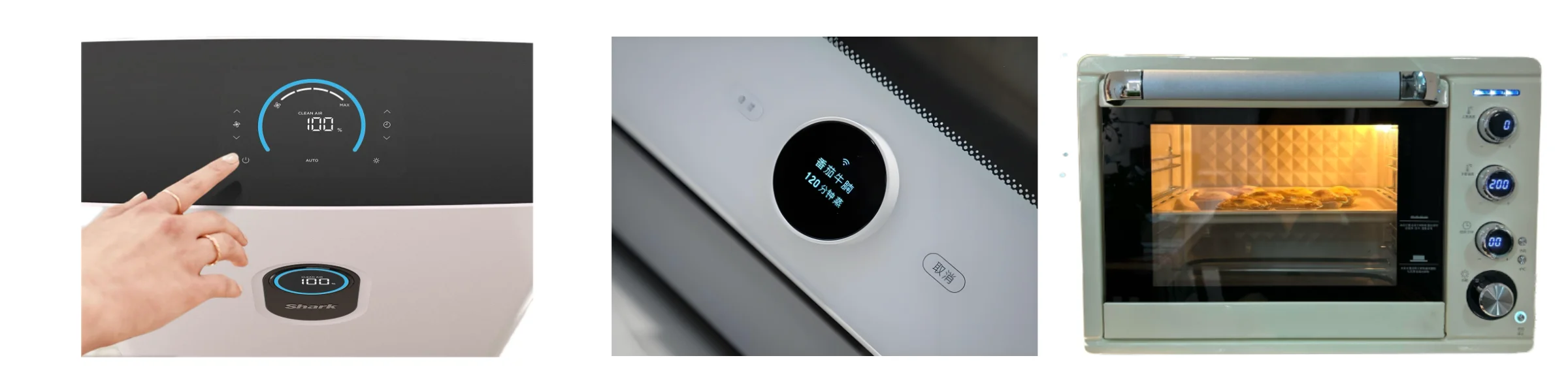

Seda tehnoloogiat saab laialdaselt rakendada erinevates seadmete disainides, nagu nutikad kohvimasinad, õhupuhastid, köögiseadmed, pesumasina juhtpaneelid ja nutikad ahjud.
Äärmiselt kompaktse mehaanilise ruumijäljega, vaid 56,18 × 59,71 × 2,26 mm, 2,1-tolline ümmargune puuteekraani lahendus sobib suurepäraselt rakenduste jaoks, millel on ranged siseruumipiirangud. Selle 480x480 eraldusvõime tagab ruudukujulise kasutajaliidese, mis integreerub sujuvalt kompaktsete juhtpaneelide komplekti.
Saame oma klientidega arutada kohandatud lahendusi järgmise töövoo alusel:
Ekraani suurus → Puutepaneel → Katteklaas → Lamineerimine → Liidese konfiguratsioon → Mehaaniline struktuur
Erinevad projektid võivad nõuda erinevaid ekraani mõõtmeid, kuvasuhteid, kinnitusstruktuure või puutelahendusi, mis on kohandatud konkreetsetele kasutusjuhtudele. Seetõttu soovitame tungivalt integreerida kohandatud arendus oma toote varasesse kavandamisetappi. Teie konkreetseid vajadusi käsitleva põhjaliku suhtluse kaudu saame pakkuda suurepäraseid kohandatud lahendusi.
See 2,1-tolline ümmargune puuteekraani lahenduskomplekt toetab I2C puutetundlikku liidest, mis võimaldab puutefunktsiooni sujuvalt integreerida kliendi põhijuhtimissüsteemiga.
Ekraani jõudluse osas on ekraani heledus 300 cd/m² ja kontrastsussuhe 800:1. See pakub laia kuni 80° vaatenurka igas suunas ja pakub võimalusi nii RGB kui ka MIPI kuvari liideste jaoks.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Need silmapaistvad omadused loovad praktilise aluse kompaktsete kodumasinate interaktiivsetele liidestele, mis vastavad täielikult kasutajate inim-masina interaktsiooni (HMI) vajadustele.
Igal kliendi seadmel on ainulaadne kuvaliides ja eriline tööstusdisain. Meie mitmekesise kliendibaasi teenindamiseks pakume kõikehõlmavaid OEM- ja ODM-i kohandamisteenuseid. Saame arutada kohandatud lahendusi, mis põhinevad teie erinõuetel, nagu kohandatud puutepaneelid, kohandatud katteklaas, erinevad liidese valikud, kohandatud FPC-kaablid, logo siiditrükk ning kohandatud heledus ja optilised parameetrid.

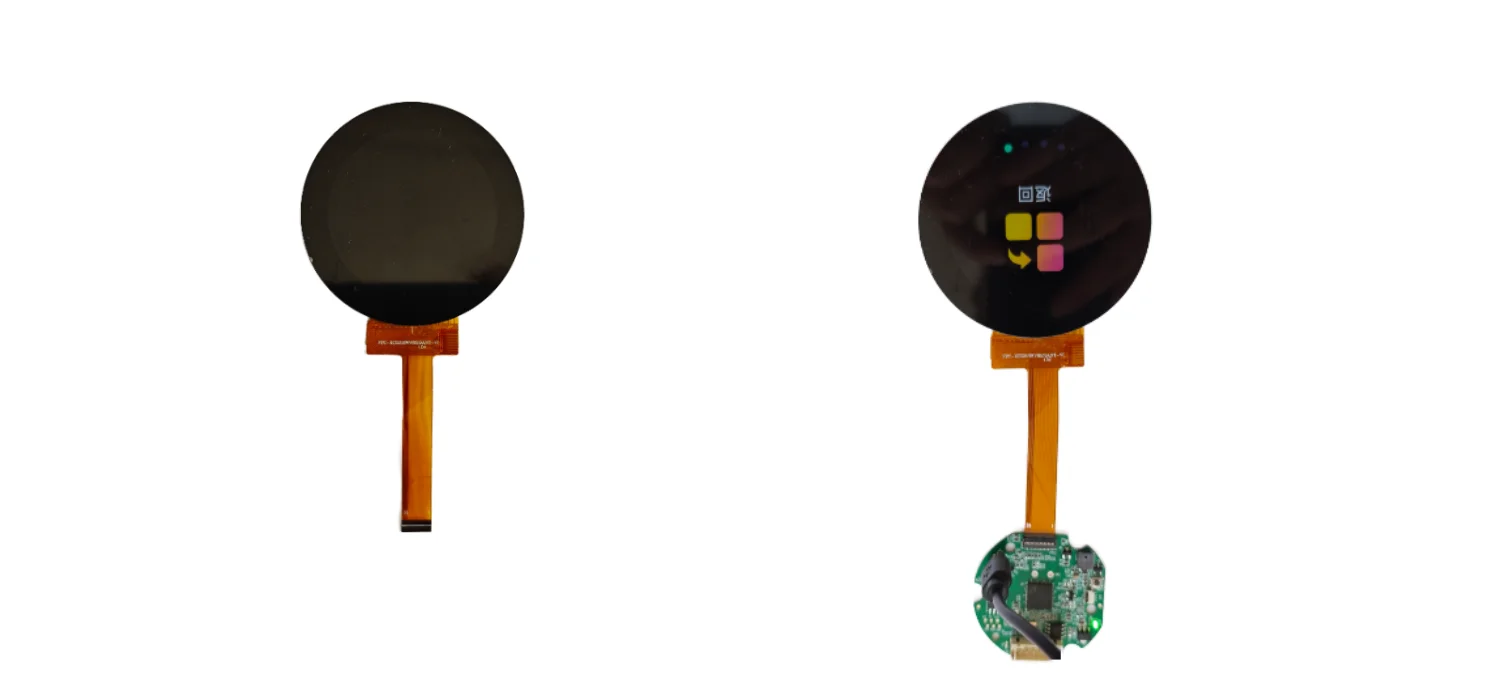

Lisaks meie võrdlusalusele 2,1-tollisele ümmarguse puuteekraani lahendusele pakume ka integreeritud kuvari draiveriplaadi kohandamisteenuseid, sealhulgas selliseid valikuid nagu jadapordiplaadid.
1. Nõudekinnitus: jagage oma ekraani suurust, eraldusvõimet, puutefunktsiooni ja paigaldusruumi.
2. Lahenduse disain: pakume välja puutepaneeli, katteklaasi ja liidese konfiguratsiooni.
3. Näidisarendus: prototüübi kokkupanek teie mehaaniliseks ja elektriliseks valideerimiseks.
4. Disaini kontrollimine: sobivuse, puutetundlikkuse ja optilise efekti ühine ülevaatus.
5.Masstootmine: stabiilne partii tarnimine koos täieliku kontrolliga enne saatmist.
Soovitatav on varajane kaasamine: saame kohandada kuvari koostu teie tööstusdisainilahendusega, selle asemel, et sundida teie disaini standardmooduli ümber.
Meie kuvalahendused on laialdaselt kasutatavad erinevate nutikate kodude ja kodumasinate toodete jaoks, sealhulgas:
Nutikad kohvimasinad: puutetundlikud juhtnupud pakuvad kaasaegset ja interaktiivset kasutajaliidest.
Õhupuhastid: kompaktsed puuteekraani koostud võimaldavad erinevaid funktsioone kiiresti reguleerida.
Nutikad köögiseadmed: sellistele toodetele nagu riisipliidid, ahjud ja õhupuhastid, pakume puuteekraane koos pöördnupuga.
Pesumasinad ja kuivatid: ekraanid võimaldavad kiiresti valida pesu- ja kuivatusprogramme, pakkudes samal ajal intuitiivset ülevaadet tööolekust.
Kõigi ülalnimetatud seadmekategooriate puhul suudame täita teie spetsiifilisi spetsifikatsiooninõudeid.

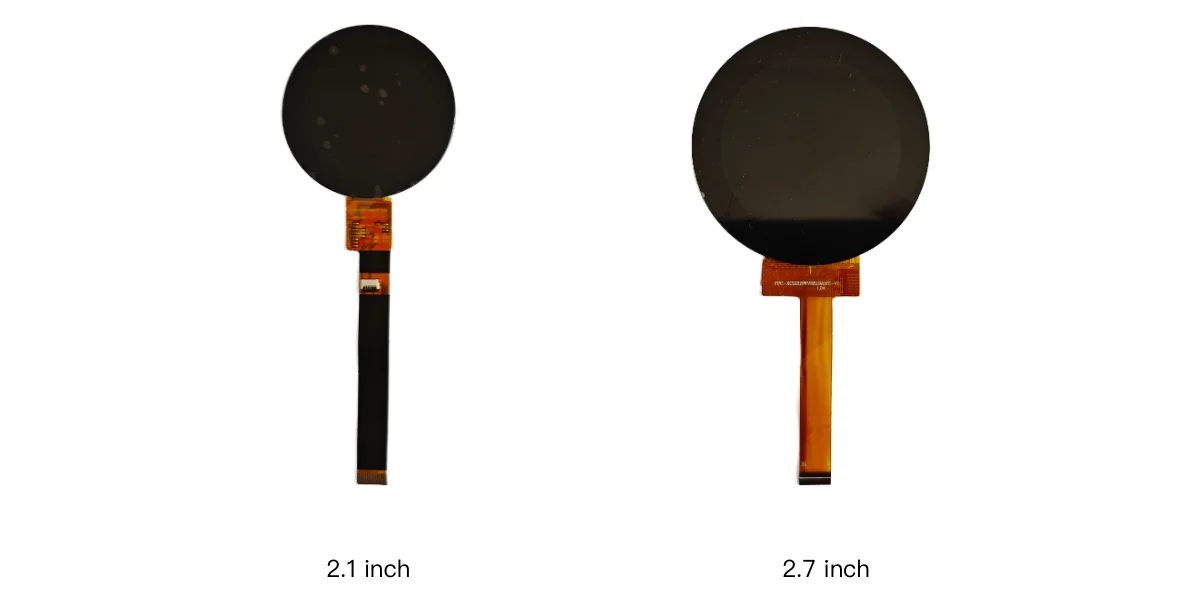

Ei, pakume laiemat valikut. Lisaks 2,1-tollisele komplektile pakume ka 1,6-tollise, 2,7-tollise, 5-tollise ja muid suurusi. Konkreetne valik sõltub teie tootenõuetest.
Jah. Puutepaneele saab täielikult kohandada vastavalt teie vajadustele, sealhulgas väliskuju, katteklaasi spetsiaalsed pinnatöötlused, FPC-kaabli disain ja palju muud.
Jah. Saame LCD-mooduli või puutepaneeli eraldi tarnida. Toetame ka lahendust, kus lamineeritakse ainult katteklaas, ilma puutepaneelita.
Jah. Seda tüüpi kompaktne puuteekraan sobib selliste rakenduste jaoks nagu nutikad kohvimasinad, õhupuhastid, köögiseadmed ja muud intelligentsed juhtterminalid, olenevalt rakenduse lõppnõuetest.
Jah. Kliendid saavad meiega arutada kohandatud nõudeid, sealhulgas ekraani suurust, puutepaneeli, katteklaasi, täielikku lamineerimist, liidese tüüpi ja mehaanilist integreerimist.
Ideaalis esitage nõutav ekraani suurus, eraldusvõime, puutefunktsioon, katteklaasi mõõtmed, paigaldusruum, liidese nõuded, töökeskkond ja hinnanguline kogus. Lisaks oleks meie mehaanilisel hindamisel väga kasulik tootejooniste või 3D-korpuse failide esitamine.
Kui töötate välja uut kodumasinat, osaleksime hea meelega juba projekteerimisetapi alguses, et hinnata põhjalikult teie toote üldisi nõudeid.
SKY-TDM saab teha tihedat koostööd meie klientidega, et hinnata konkreetseid vajadusi, sealhulgas ekraani suurust, puutelahendust, katteklaasi ja kohandatud draiveriplaate. See koostööpõhine lähenemine aitab luua veatu valmistoote, vältides vajadust teha kompromisse üldises disainis, et sobitada sobimatut standardstruktuuri.
Võtke meiega igal ajal ühendust, et arutada oma tulevasi projekte.
