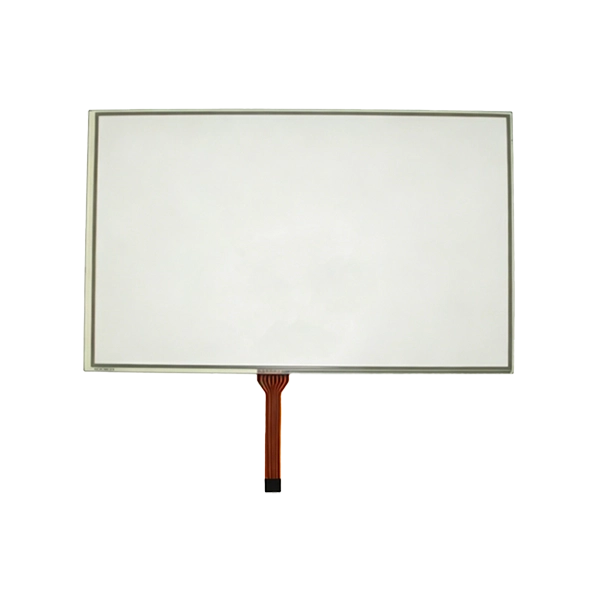

Meie10,1-tolline 8-juhtmeline takistuslik puutepaneelon mõeldud ehitusmasinate, rasketehnika, põllumajandussõidukite, kaevandusmasinate, kraanade, ekskavaatorite, rataslaadurite ja muude tööstuslike sõidukite jaoks.
Erinevalt tarbijatele mõeldud puutepaneelidest töötavad rasked masinad keset püsivat vibratsiooni, muda, vihma, õlisaastet, tolmu ja äärmuslikke temperatuurikõikumisi. Operaatorid kannavad tavaliselt pakse töökindaid ja nõuavad ühtlast ja usaldusväärset puutetundlikkust olenemata karmidest töökoha tingimustest.
Meie tööstuslik 8-juhtmeline takistuslik puutelahendus lahendab need rasked väljakutsed tugevdatud andurikonstruktsiooni, vastupidavate toorainete, optimeeritud elektromagnetilise ühilduvuse ja pikendatud tööea kaudu. See pakub täpset ühe puutega sisendit usaldusväärselt karmides välistingimustes, kus mahtuvuslikud puutepaneelid töötavad sageli ebastabiilselt.
SKY-TDM pakub täisspektri kohandamisteenuseid, sealhulgas katteobjektiivi projekteerimine, optiline sidumine, puutekontrolleri kalibreerimine, liidese kohandamine, pimestamisvastane töötlemine, veekindel tihendus ja mehaanilise integreerimise tugi.
Rasked seadmed eelistavad kompromissitu töökindlust tarbijale suunatud mitme puutega funktsionaalsusele.
Võrreldes tavaliste 4-juhtmeliste takistuslike ja mahtuvuslike puutepaneelidega on 8-juhtmelisel takistuslikul arhitektuuril peamised eelised:
• Suurepärane puutepositsioneerimise täpsus
• Pikaajaline kalibreerimise stabiilsus
• Algne tugi kinnaste kasutamiseks
• Ühildub paljaste sõrmede, pliiatsite ja jäikade tööriistadega
• Täiustatud vibratsioonivastane jõudlus
• Vähendatud pikaajalised hoolduskulud
• Stabiilne jõudlus tugevate EMI-häirete korral
• Kohandatav tolmuste ja niiskete töötingimustega
Ehitusseadmete operaatorite jaoks, kes kannavad pideva HMI-ga suhtlemise ajal töökindaid, jääb takistuslik puudutus eelistatud tehnoloogiaks. See tugineb elektrijuhtivuse asemel rõhu aktiveerimisele, välistades mahtuvusliku puudutuse piirangud välitingimustes.

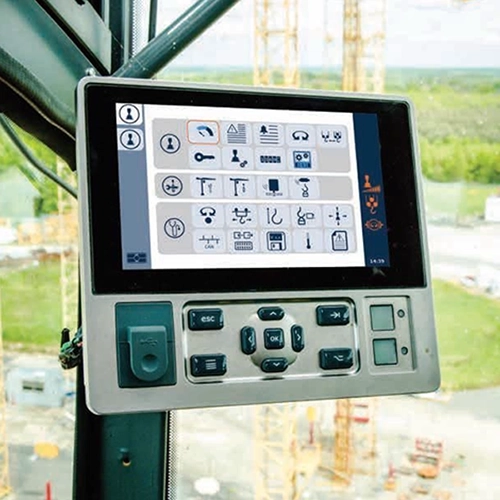

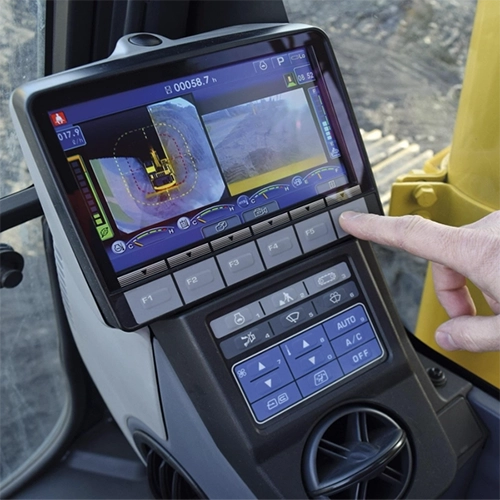

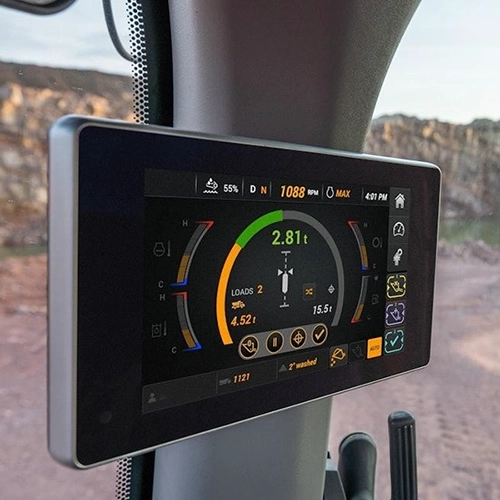

Meie 10,1-tolline 8-juhtmeline takistuslik puutepaneel on laialdaselt integreeritud: ekskavaatorid, rataslaadurid ja buldooserid, autokraanad, teerullid ja betoonipumbad, kaevandusseadmed ja puurplatvormid, põllumajandusmasinad ja tööstuslikud tõstukid jne.
Puutepaneel on vaid üks komponent kogu HMI-süsteemist. Aastatepikkuse tõrgeteta põllutöö tagamiseks peab täispuutemoodul olema konstrueeritud nii, et see vastaks kohapealsete keskkonnatingimustele.
| Nõue | Soovitatavad spetsifikatsioonid / optimeeritud disainifunktsioonid |
|
Lai töötemperatuuri vahemik (Ehitusmasinad töötavad aastaringselt muutuva kliimaga) |
• Töötemperatuur: -30°C ~ +80°C • Säilitustemperatuur: -40°C ~ +85°C • Tööstusliku kvaliteediga puutekontroller • Madala temperatuuri suhtes vastupidavad PET-alused |
|
Suurepärane vibratsiooni- ja põrutuskindlus (Ekskavaatorid, teerullid ja puurimisseadmed tekitavad pidevat mehaanilist vibratsiooni) |
• Tugevdatud FPC konstruktsioon • Kõrge tugevusega struktuurliim • Kontrolleri lõdvenemisvastane kinnituskonstruktsioon • Vibratsioonikindlad pistikud • Tugevdatud painduv sabakaabeldus |
|
Eesmine vee- ja tolmukindel konstruktsioon (Ehitusseadmed töötavad vabas õhus) |
• Esipaneeli minimaalne reiting: IP65 • Valikuline täiustatud IP67 tihenduslahendus • Täppiskonstrueeritud veekindlad tihendid • Serva tolmutihendusstruktuur • Sisseehitatud vee äravoolu projekt • UV-stabiliseeritud pinnamaterjalid |
|
Kinnaste töökindlus (Põlluoperaatorid kasutavad sageli erinevaid kindaid) |
• Töökaitsekindad • Nahkkindad • Termilised talvekindad • Kummist kaitsekindad |
|
Pikendatud vastupidavus (Ehitusmasinate kasutusiga ületab tavaliselt 10 aastat) |
• Üle 35 miljoni puutetundliku aktiveerimise • Kõva kriimustuskindel pinnakate • Kulumiskindel PET-kiht • UV-kindlad materjalid • Pikaealised painduvad kaablid |
| Tugev EMI / EMC jõudlus | • EMI varjestusstruktuur • Optimeeritud maanduse paigutus • Sisseehitatud filtreerimisahel • Stabiliseeritud sisseehitatud püsivara • Põhjalik ESD kaitse |
|
Päikesevalguse loetavus (Õues kasutatavad seadmed nõuavad selget nähtavust otsese päikesevalguse käes) |
• Täielik optiline sidumine • Pimestamisvastane (AG) kate • Peegeldusvastane (AR) kate • Suure heledusega LCD sidumine • UV-kindel katteklaas • Summutatud sisemised paneeli peegeldused |
|
Tugev mehaaniline struktuur (Ehitussõidukid seisavad silmitsi pideva kokkupõrkega, tugeva tolmu- ja õlireostusega) |
• Tugev tööstuslik esiraam • Tugevdatud metallist kinnitusraam • Tugevdatud kinnitusavad • Kohandatav tihendi paksus • Tööstuslik struktuurne liimimine • Painduvate kaablite kaitsemarsruut |
| Üksus | Spetsifikatsioon |
| Suurus | 10,1 tolli |
| Puutetehnoloogia | 8-juhtmeline takistus |
| Liides | USB/RS232/IIC |
| Pinna kõvadus | ≥3H |
| Valguse läbilaskvus | ≥80% |
| Töötemperatuur | -30°C ~ +80°C |
| Käivitusjõud | Kohandatav |
| EMC | Tööstuslik EMC optimeeritud disain |
| ESD kaitse | Vastab IEC standarditele |
| Puudutage valikut Eluaeg | ≥35 miljonit aktiveerimist |
| Katteklaas | Kohandatud Saadaval |
| Kontroller | Tööstuslik klass |
| OEM / ODM | Täielikult toetatud |
Igal ehitusmasina mudelil on ainulaadsed paigalduspiirangud. SKY-TDM pakub kõikehõlmavaid kohandamisvõimalusi:
- Kohandatud puuteanduri mõõtmed
- Eritellimusel valmistatud katteklaasi disain
- Siiditrüki ääriste trükkimine ja kliendi logo söövitamine
- Veekindla mehaanilise struktuuri arendamine
- Kohandatud FPC paigutus ja pikkus
- Kohandatud pistiku valik
- Mitme liidese valikud: USB / RS232 / I²C
- Optilise liimimise teenus
- Pimestamis- ja peegeldusvastane kate
- Täiustatud EMI-varjestuse disain
- Paksendatud suure jõudlusega PET-kile
- Lai temperatuuri regulaatori parameetrite häälestamine
- Sobivus suure heledusega LCD-paneelidega
- Mehaanilise raami projekteerimise tehniline tugi
Iga puutepaneel läbib range ettevõttesisese kvaliteedikontrolli:
- 100% funktsioonide testimine
- Puutetäpsus ja lineaarsuse kalibreerimine
- Veekindla tihendi kontroll
- Kõrge / madala temperatuuriga jalgrattakatse
- Vibratsiooni- ja põrutustestimine
- ESD immuunsuse testimine
- EMI jõudluse valideerimine
- Optiline välimuse kontroll
- Pidev vananemise testimine
- Pakendi kukkumise löögi test
Veenduge, et tooted jõuaksid kliendini ideaalses seisukorras.
Professionaalse tööstusliku puuteekraanide tootjana pakub SKY-TDM paindlikke ühekordseid OEM- ja ODM-teenuseid, mis on kohandatud klientide vajadustele. Omades ulatuslikke projektikogemusi raskeveokite maastikuseadmete alal, pakume kõikehõlmavaid teenuseid, sealhulgas LCD-ekraanide valikut, puutepaneelide disaini ja optilist ühendamist. Toetudes enam kui 10-aastasele tootmiskogemusele tööstussektoris, tagame stabiilse tarneahela ja kiire tehnilise toe. Lisaks välistab meie ISO-sertifikaadiga kvaliteedijuhtimissüsteem täielikult meie klientide müügijärgsed mured.
V: Kuna ehitusmasinate töökeskkond on eriti keeruline ja muutlik. Sellistes tingimustes pakuvad takistuslikud puuteekraanid mahtuvuslike ekraanidega võrreldes paremat stabiilsust, tagades usaldusväärse töö igas nõudlikus keskkonnas.
V: Jah. Kasutades laia temperatuuriga materjale ja tööstusliku kvaliteediga kontrollereid, toetab see tööd kuni -30 °C. Lisaks saab vastavalt projekti erinõuetele rakendada täiendavat madala temperatuuri häälestamist.
V: Absoluutselt. Flexible Printed Circuit (FPC) tugevdamine, tööstusliku kvaliteediga struktuurliimide kasutamine ja kontrolleri paigalduse optimeerimine suurendab oluliselt selle vibratsioonivastast jõudlust raskete masinate rakendustes.
V: Jah. Surveajamiga takistuslik puuteekraan töötab sujuvalt paksude töökinnaste, puutepliiatsite ja muude mittejuhtivate tööriistadega, mis ei vaja täiendavaid riistvaralisi reguleerimisi.
V: Täielikult kohandatav. Pakume kohandatud mõõtmeid, kohandatud liideseid, eritellimusel valmistatud katteklaasi, kohandatud kaablipaigutusi, logo printimist ja igakülgset tehnilist tuge mehaaniliseks integreerimiseks.
V: Jah. Puutetundlik süsteem on ehitatud tööstusliku EMC-arhitektuuriga, integreerides elektromagnetilise varjestuse, optimeeritud maanduse ja sisseehitatud ESD (elektrostaatilise tühjenemise) kaitse, et tagada stabiilne töö kõrgete häiretega sõidukikeskkondades.
V: See sobib suurepäraselt ehitusmasinate, kaevandusseadmete, põllumajandusmasinate, metsasõidukite, tööstuslike maastikusõidukite, merejuhtimissüsteemide ja välistingimustes kasutatavate automaatikaseadmete jaoks.
V: Jah. Lisaks eraldiseisvatele puutepaneelidele pakume kõikehõlmavaid teenuseid, sealhulgas vedelkristallekraanide sobitamist, optilist sidumist, kontrolleriplaadi integreerimist, kohandatud katteklaasi ja viimistletud kuvamooduleid, mis on spetsiaalselt kohandatud tööstus- ja ehitusmasinatele.
Usaldusväärne hankimiseks valmis10,1-tolline 8-juhtmeline takistuslik puutepaneelteie ehitusmasinate jaoks? Saatke meile oma üksikasjalikud nõuded, sealhulgas suurus, liides, tihendusaste ja temperatuuri spetsifikatsioonid. SKY-TDM pakub paindlikku kohandamist, õigeaegset proovivõttu ja stabiilset masstootmist. Projekti arutelu alustamiseks võtke meiega ühendust.
