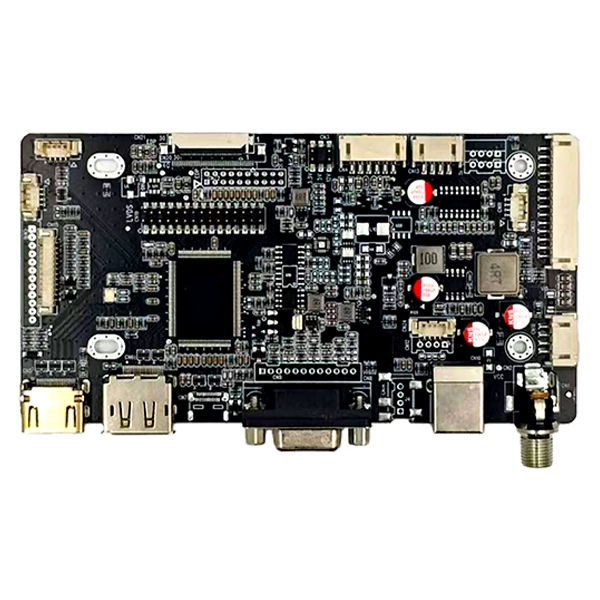

SKY-TDMarendabHDMI ja DP ning VGA ja C-tüüp LVDS EDP liidese AD plaataidata originaalseadmete tootjatel, süsteemiintegraatoritel ja tööstusseadmete tootjatel ühendada mitu videoallikat LVDS- või eDP-LCD-paneelidega ühe paindliku kuvakontrolleri kaudu. Kombineerides HDMI-, DisplayPort-, VGA- ja USB-tüüpi C-sisendid mitme LCD-väljundkonfiguratsiooniga, võib plaat vähendada riistvaralist keerukust, toetades samal ajal nõudlikke manustatud kuvarakendusi.
Kaasaegsed tööstuslikud kuvasüsteemid peavad sageli töötama erinevate hostarvutite, graafiliste liideste ja LCD-paneelidega. Iga liidese jaoks eraldi kontrolleri kasutamine võib pikendada inseneritööd, laonõudeid ja integreerimisaega. Mitme liidesega LCD-draiveri plaat pakub praktilisemat lähenemist, ühendades mitu videosisendit ja kuvaväljundit ühes tööstusliku kvaliteediga PCB-s.
HDMI-, DP-, VGA- ja C-tüüpi liidese konfiguratsioon toetab laia valikut hostiplatvorme, samas kui LVDS- ja eDP-väljundid muudavad kontrolleri sobivaks erinevate TFT LCD-arhitektuuride jaoks. Plaat toetab konfigureeritavat paneeli pinget, taustvalgustuse väljundit, tööstuslikke töötemperatuure ja OEM/ODM inseneriteenuseid, mistõttu sobib see tööstuslikele HMI-dele, CNC-seadmetele, meditsiiniseadmetele, kioskitele, masinnägemissüsteemidele ja sisseehitatud kuvaritele.
Sisukord
Miks vajavad tööstuslikud kuvarid mitut videoliidest?
Kuidas ühendab kontrolleri plaat erinevaid kuvariliideseid?
Millised on liidese AD-plaadi põhifunktsioonid?
Millised on peamised tehnilised näitajad?
Kus saab seda ekraanikontrollerit kasutada?
Kuidas OEM-i ja ODM-i tugi parandab kuva integreerimist?
Kuidas peaksid insenerid valima õige ekraanikontrolleri?
Miks vajavad tööstuslikud kuvarid mitut videoliidest?
Tööstuslikud kuvamisprojektid järgivad harva ühte riistvaraarhitektuuri. Üks masin võib kasutada DisplayPortiga tööstusarvutit, teine võib toetuda HDMI-le, samas kui vanemad seadmed võivad siiski kasutada VGA-d. Ekraani poolel võib LCD-moodul sõltuvalt generatsioonist, eraldusvõimest, suurusest ja disainist kasutada LVDS-i või eDP-d.
See tekitab ühise tehnilise väljakutse: videoallikas ja LCD-paneel ei pruugi kasutada sama liidese standardit. Ilma paindliku kontrollerita võivad insenerid vajada erinevate projektide jaoks erinevaid teisendusplaate.
Mitme sisendiga kuvakontroller võib seda arhitektuuri lihtsustada, toetades:
- HDMI-videoallikad tavalistele digitaalsetele hostsüsteemidele.
- DisplayPort kaasaegsete tööstuslike arvutite ja sisseehitatud platvormide jaoks.
- VGA pärandarvutite ja seadmete uuendamiseks.
- C-tüüpi USB koos DP Alt režiimiga ühilduvate kompaktsete arvutiplatvormide jaoks.
- LVDS-väljundid ühilduvate tööstuslike TFT LCD-paneelide jaoks.
- eDP-väljundid uuemate suure jõudlusega LCD-arhitektuuride jaoks.
OEM-projektide puhul võib see paindlikkus aidata vähendada vajadust ekraani elektroonika ümber kujundada, kui hostplatvorm muutub.
Kuidas ühendab kontrolleri plaat erinevaid kuvariliideseid?
LCD-draiveri või AD-plaadi põhiülesanne on vastu võtta hostseadmelt videoteavet, töödelda signaali ja edastada valitud LCD-paneelile sobiv kuvasignaal. Hostipoolne liides ja paneelipoolne liides ei pea olema identsed.
Selles konfiguratsioonis toimivad videosisendina HDMI, DP, VGA ja Type-C. Kontroller töötleb neid signaale ja annab LVDS- või eDP-väljundi vastavalt ühendatud paneeli arhitektuurile.
Plaat toetab kahe kanaliga 8-bitist LVDS-i ja mitmeid eDP-konfiguratsioone, sealhulgas 20-, 30- ja 40-pin FPC-suvandeid. See muudab paneelide ühilduvuse süsteemi integreerimise oluliseks osaks. Enne tootmist peaksid insenerid kontrollima LCD mudelit, eraldusvõimet, liidese tüüpi, viigu määratlust, paneeli pinget, taustvalgustuse nõudeid ja püsivara konfiguratsiooni.
Näiteks vanemat VGA-põhist tööstusmasinat uuendav süsteemiintegraator võib potentsiaalselt säilitada olemasoleva LCD-arhitektuuri, kasutades samal ajal VGA-sisendit aktsepteerivat kontrollerit. Vastupidi, uus manustatud süsteem saab eDP-paneeli juhtimise ajal kasutada HDMI-, DP- või ühilduvat C-tüüpi sisendit.
Millised on liidese AD-plaadi põhifunktsioonid?
1. Mitu videosisendi valikut
Plaat ühendab HDMI, DisplayPort, VGA ja USB Type-C videosisendid. See mitme liidesega arhitektuur annab seadmete arendajatele rohkem vabadust tööstuslike arvutite, manustatud plaatide ja hostseadmete valimisel.
2. LVDS-i ja eDP-kuva ühilduvus
Nii LVDS kui eDP toetamine muudab kontrolleri sobivaks erinevate põlvkondade TFT LCD tehnoloogia jaoks. Saadaolevad konfiguratsioonid hõlmavad kahe kanaliga 8-bitist LVDS-i ning 20-, 30- ja 40-pin eDP-liideseid.
3. Paindlik toitekonfiguratsioon
Kontroller toetab paneeli pingevalikuid 3,3 V, 5 V ja 12 V. Taustvalgustuse väljundi valikud hõlmavad 5 V, 12 V ja 24 V. See paindlikkus on kasulik erinevate elektrinõuetega LCD-moodulite integreerimisel.
4. Tööstuslik töövõime
Määratud töötemperatuuri vahemik on -20°C kuni 80°C. Disain sisaldab ka tööstusliku kvaliteediga komponente, madala pulsatsiooniga võimsusega disaini ja täiustatud ESD-kaitset nõudlike seadmete keskkondade jaoks.
5. Pilditöötlus- ja laiendusfunktsioonid
Tooteteave määrab pardal oleva DDR-mälu, FRC-töötluse ja 180° pildi pööramise. Need funktsioonid võivad olla väärtuslikud sisseehitatud kuvarite puhul, kus pildi orientatsiooni ja kuvatöötlust tuleb kohandada füüsilise paigaldusega.
Millised on peamised tehnilised näitajad?
Järgmine tabel võtab kokku selle mitmeliidesega kuvakontrolleri peamised spetsifikatsioonid.
| Üksus | Spetsifikatsioon |
|---|---|
| Video sisend | HDMI, DisplayPort (DP), VGA, C-tüüp |
| Kuva väljund | LVDS ja eDP |
| eDP liides | 20-pin / 30-pin / 40-pin FPC |
| LVDS väljund | Kahe kanaliga 8-bitine LVDS |
| Paneeli pinge | 3,3 V / 5 V / 12 V |
| Taustvalgustuse väljund | 5V / 12V / 24V |
| Heli võimendi | 3 W × 2 |
| Sisendpinge | 8V-28V |
| Töötemperatuur | -20°C kuni 80°C |
Kuna vedelkristallpaneelidel võivad olla erinevad tihvtide määratlused isegi siis, kui nad kasutavad sama üldist liidese standardit, peaksid insenerid käsitlema spetsifikatsioone ühilduvuse kontrollimise lähtepunktina, mitte eeldama, et iga paneel on vahetult vahetatav.
Kus saab seda ekraanikontrollerit kasutada?
Mitme videosisendi ja LVDS/eDP-väljundi kombinatsioon muudab seda tüüpi kontrolleri sobivaks paljude tööstuslike ja sisseehitatud kuvarakenduste jaoks.
Tööstuslikud HMI terminalid
Inimese ja masina liidesed peavad tööstuslike arvutite ühendamisel TFT LCD-ekraanidega sageli töötama pidevalt. Paindlikud videosisendi valikud lihtsustavad riistvaraplatvormi valikut ja seadmete uuendamist.
CNC masina liidesed
CNC-süsteemid võivad kasutada erineva põlvkonna arvutiriistvara. Mitme liidesega kontroller aitab ühendada pärand- või kaasaegseid videoallikaid sobivate LCD-paneelidega.
Meditsiiniseadmete näidikud
Meditsiinidiagnostika ja laboriseadmed võivad vajada stabiilset kuvarit ja hoolikalt sobitatud LCD-konfiguratsioone. Seetõttu võivad paneelide ühilduvuse testimine ja kohandatud kuvaparameetrid olla integreerimisel olulised.
Masinnägemissüsteemid
Masinnägemisseadmed ühendavad tavaliselt tööstuslikke arvuteid, kaameraid, töötlusseadmeid ja operaatori kuvareid. Paindlikud videoliidesed võimaldavad kuvari alamsüsteemil kohandada erinevaid hostikonfiguratsioone.
Avatud raamiga monitorid ja kioskid
Iseteenindusterminalid, kioskid ja avatud raamiga monitorid võivad kasutada erineva suurusega LCD-ekraane ja hostiplatvorme. Konfigureeritav kontroller võib aidata tootjatel ühtlustada osa oma kuvaarhitektuurist tootevariantide lõikes.
Kuidas OEM-i ja ODM-i tugi parandab kuva integreerimist?
LCD-draiveri plaadi valimine ei sõltu ainult pistiku tüübist. Edukas integreerimine sõltub kontrolleri sobitamisest täpse LCD-paneeli ja süsteemi arhitektuuriga.
OEM- ja ODM-projektide puhul võib tehniline tugi hõlmata järgmist:
- LCD-paneeli ühilduvuse kontrollimine.
- Püsivara optimeerimine ja reguleerimine.
- EDID modifikatsioon.
- Taustvalgustuse parameetrite häälestamine.
- Kohandatud LVDS- ja eDP-kaabli disain.
- PCB logo trükkimine kohandatud seadmetele.
- Paneeli pinge ja taustvalgustuse nõuete sobitamine.
Need teenused võivad olla eriti väärtuslikud, kui klient vajab kohandatud kuvarikomplekti, mitte üldist kontrolleriplaati. Selle asemel, et LCD-ekraani, draiveriplaati, kaablit ja taustvalgustust käsitleda iseseisvate komponentidena, saab kogu kuvarisüsteemi hinnata integreeritud lahendusena.
Kohandatud projekti jaoks peaksid ostjad enne tehnilist hindamist ette valmistama LCD mudeli numbri, nõutava videosisendi, sisendvõimsuse, taustvalgustuse nõuded, hinnangulise aastase koguse ja kõik püsivara või originaalseadmete tootja nõuded.
Kuidas peaksid insenerid valima õige ekraanikontrolleri?
Enne kontrolleri plaadi ostmist peaksid insenerid kontrollima mitmeid tehnilisi parameetreid, mitte valima plaati ainult välise pistiku välimuse järgi.
- Kinnitage LCD liides.Tehke kindlaks, kas paneel kasutab LVDS-i või eDP-d, ja tuvastage täpne pistiku ja viigu konfiguratsioon.
- Kontrollige paneeli pinget.Kontrollige, kas vedelkristallekraan vajab 3,3 V, 5 V või 12 V pinget.
- Kontrollige taustvalgustust.Kinnitage nõutav taustvalgustuse pinge, lubamissignaal ja PWM nõuded.
- Kontrollige video allikat.Tehke kindlaks, kas host kasutab HDMI-, DP-, VGA- või ühilduvat C-tüüpi DP-altrežiimi.
- Kinnitage eraldusvõime ja ajastus.Kontrolleri püsivara peab ühilduma sihtpaneeli kuvaparameetritega.
- Hinda tegevuskeskkonda.Tööstusseadmete puhul tuleks arvesse võtta temperatuuri, ESD, võimsuse stabiilsuse ja pideva töötamise nõudeid.
- Arutage kohandamisnõudeid.OEM-i tootmiseks tuleks enne masstootmist kinnitada kaabli konfiguratsioon, püsivara, PCB märgistus ja paneelide sobivus.
See kontroll-loend aitab vähendada ühilduvusprobleeme prototüübi testimise ja tootmise juurutamise ajal.
Korduma kippuvad küsimused
K1: Kas plaat toetab nii LVDS-i kui ka eDP LCD-paneele?
Jah. Kontroller on loodud toetama nii LVDS kui ka eDP TFT LCD-paneele. Saadaolevad konfiguratsioonid hõlmavad kahe kanaliga 8-bitist LVDS-i ja eDP-suvandeid koos 20-, 30- ja 40-pin FPC-liidestega.
Q2: Milliseid videosisendeid toetatakse?
Plaat toetab HDMI, DisplayPort, VGA ja USB Type-C videosisendit. C-tüüpi video toimimine sõltub hostseadmest, mis toetab vastavat DisplayPort Alt Mode funktsiooni.
Q3: millised paneeli pinged on saadaval?
Määratud paneeli pingevalikud on 3,3 V, 5 V ja 12 V. Sobiv säte tuleks valida vastavalt LCD-paneeli spetsifikatsioonile.
Q4: Kas kontrollerit saab kohandada OEM-projekti jaoks?
Jah. Kohandamise tugi võib hõlmata LCD-ga ühilduvuse kontrollimist, püsivara optimeerimist, EDID muutmist, taustvalgustuse parameetrite häälestamist, kohandatud LVDS/eDP-kaableid ja PCB logo printimist.
K5: Millist teavet tuleks enne pakkumise küsimist esitada?
Soovitatav on esitada LCD-paneeli mudel, soovitud videosisend, sisendpinge, taustvalgustuse nõuded, eeldatav aastane kogus ja kõik originaalseadmete tootja või püsivara kohandamise nõuded. Need üksikasjad võimaldavad insenerimeeskonnal ühilduvust täpsemalt hinnata.
Lõplik Takeaway
Paindlik mitme liidesega ekraanikontroller võib lihtsustada ühendamist kaasaegsete ja vanade videoallikate ning erinevate põlvkondade tööstuslike TFT LCD-paneelide vahel. HDMI-, DisplayPort-, VGA- ja C-tüüpi sisenditega koos LVDS- ja eDP-väljunditega saab lahendus toetada laia valikut tööstuslikke HMI-, CNC-, meditsiini-, kioski-, transpordi- ja sisseehitatud kuvarakendusi. Konfigureeritav paneeli toide, taustvalgustuse valikud, tööstuslik temperatuurivahemik ja OEM/ODM inseneriteenused toetavad veelgi kohandatud kuvaprojekte.
Kui arendate tööstuslikku kuvarit, uuendate olemasolevat LCD-süsteemi või otsite OEM-i tootmiseks töökindlat kontrollerilahendust, esitage SKY-TDM-ile oma LCD-mudeli ja liidese nõuded.Võtke meiega ühendustkoos teie paneeli spetsifikatsioonide, rakendusnõuete ja eeldatava kogusega, et arutada ühilduvust, kohandamisvalikuid ja teie projekti jaoks sobivat kuvakontrolleri lahendust.
