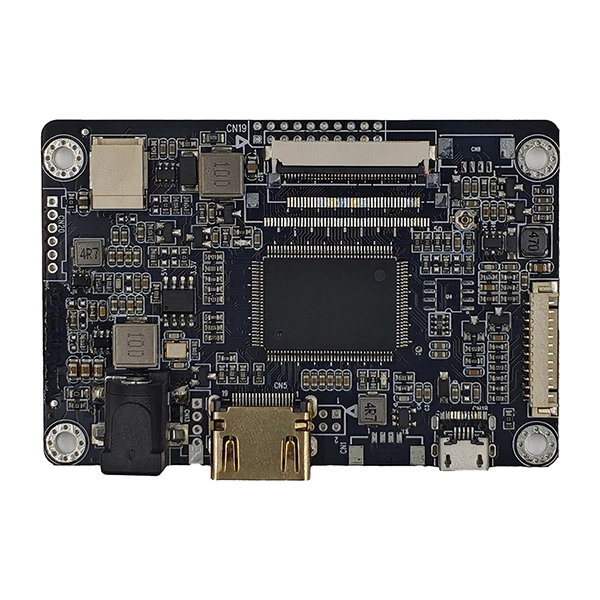

Tööstusseadmete ekraanikontrolleri valimine nõuab enamat kui lihtsalt videosignaalide teisendamist. Sama olulised on pikaajaline stabiilsus, ühilduvus erinevate LCD-paneelidega, paindlik kohandamine ja usaldusväärne tehniline tugi. SKY-TDMHDMI-TTL-liidese AD-plaaton välja töötatud spetsiaalselt OEM-tootjatele, kes otsivad töökindlat kuvari juhtimislahendust tööstuslikele TFT LCD-ekraanidele.

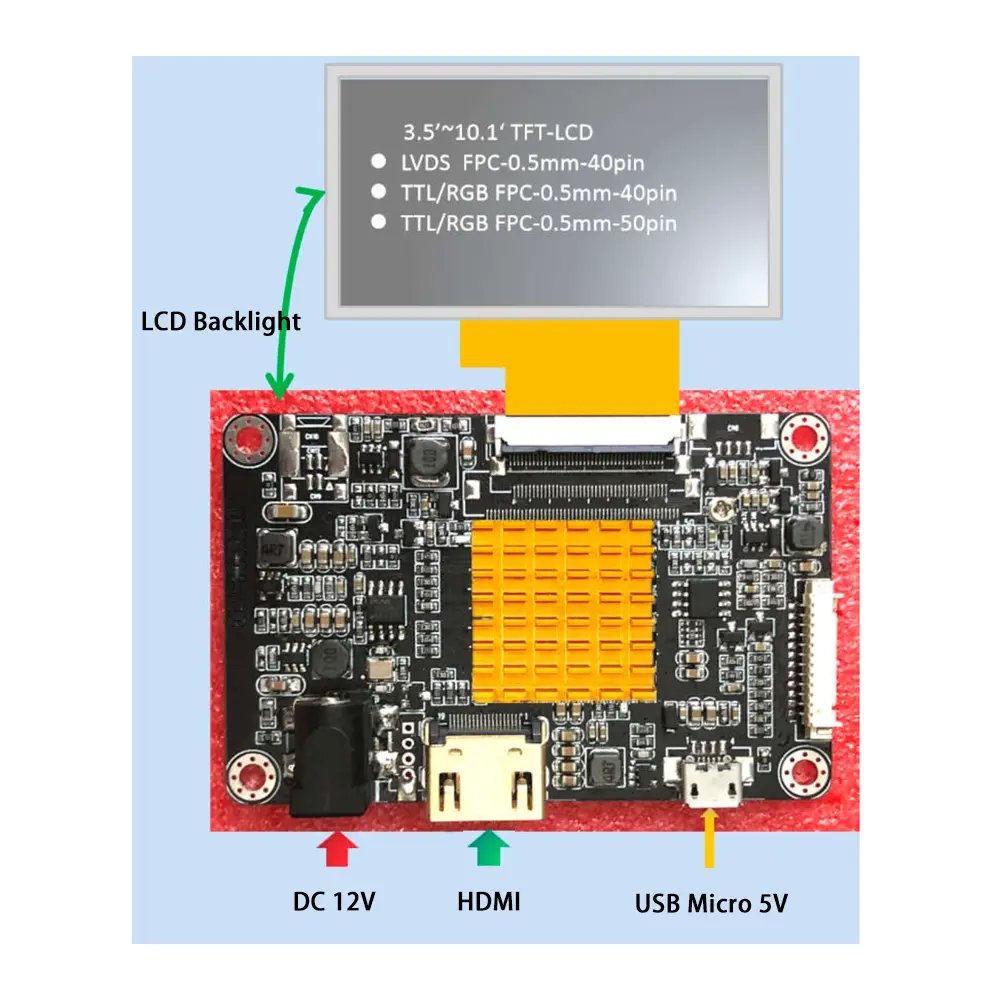

See tööstusliku arhitektuuriga loodud kontroller teisendab standardsed HDMI-signaalid TTL/RGB väljundiks, võimaldades kaasaegsetel manussüsteemidel juhtida laia valikut TFT LCD-paneele. Plaat toetab erinevaid TTL-liideseid, sealhulgas erinevaid FPC-konfiguratsioone, reguleeritavaid paneeli toitepingeid, integreeritud LED-taustvalgustuse juhtimist ja kohandatavaid ajastusparameetreid, muutes selle sobivaks nii standard- kui ka kohandatud LCD-moodulitele.
Erinevalt tarbijatele mõeldud kuvari juhtplaatidest on see lahendus loodud pidevaks tööks nõudlikes tööstuskeskkondades. Stabiilne toitehaldus, optimeeritud signaali terviklikkus ja hoolikalt kavandatud PCB marsruutimine minimeerivad EMI ja tagavad usaldusväärse pildiedastuse isegi elektriliselt mürarikastes rakendustes.
Seadmetootjate jaoks on arenduse paindlikkus sama oluline. SKY-TDM pakub püsivara kohandamist, kuvaparameetrite häälestamist, kaabli disaini, pistikute modifikatsioone, OSD kohandamist, logo konfigureerimist ja kuva optimeerimist vastavalt kliendi nõudmistele. Olenemata sellest, kas integreerite 5-tollise pihuterminali või suurema tööstusliku operaatoripaneeli, saavad insenerid vähendada riistvara ümberkujundamist, kiirendades samal ajal tootearendust.
SKY-TDM tööstuslike LCD-lahenduste alase kogemuse toel saavad kliendid igakülgset insenertehnilist tuge alates paneelide valikust kuni tootmiseni, tagades ühilduvuse, pika toote elutsükli ja stabiilse tarne tööstusprojektide jaoks.
- Puhas tööstusliku kvaliteediga stabiilsus:Optimeeritud toitehaldus ja EMI-vastane vooluahela disain peavad vastu tööstuslikele keskkonnahäiretele, toetades ööpäevaringset pidevat stabiilset tööd ilma ekraani moonutuste või signaali katkemiseta.
- Plug-and-Play HDMI-TTL teisendus:Ühendab kaasaegsed HDMI-signaaliallikad ja traditsioonilised TTL/RGB TFT-ekraanid, ühilduvad peamiste tööstuslike juhtimisseadmete, manustatud süsteemide ja arvutiseadmetega.
- Kahe pingega reguleeritav disain:Vabalt lülitatav 3.3V/5V paneeli väljundpinge, kohandub erinevate TFT LCD paneeli spetsifikatsioonidega ilma täiendavate adaptermooduliteta.
- Integreeritud taustvalgustuse draiver:Sisseehitatud professionaalne LED-taustvalgustuse juhtimisahel toetab heleduse reguleerimist, välistades vajaduse väliste taustvalgustuse ajammoodulite järele ja lihtsustades süsteemi juhtmestikku.

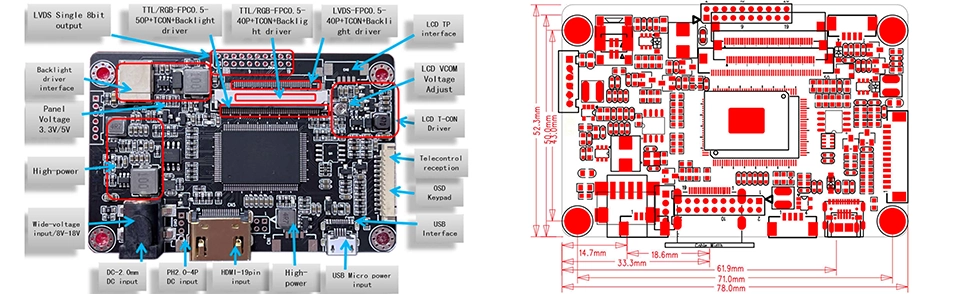

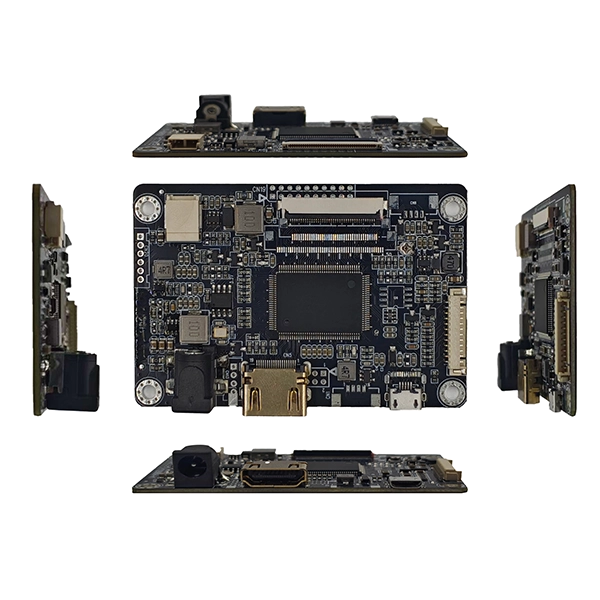

- Ülikompaktne sisseehitatud paigutus:Miniatuurne PCB-struktuur on spetsiaalselt loodud piiratud ruumiga manustatud seadmete jaoks, maksimeerides klientide korpuste ruumikasutust.
- Täielik kohandamise paindlikkus:Toetab isikupärastatud püsivara häälestamist, alglaadimislogo muutmist, OSD menüü reguleerimist ja kuvaparameetrite kalibreerimist, et see vastaks eksklusiivsetele projektinõuetele.
Seda HDMI-TTL-liidese AD-plaati kasutatakse laialdaselt manustatud kuvari stsenaariumides erinevates tööstusharudes, mis nõuavad kompaktseid kujundeid ja suurt töökindlust. Peamised rakendusvaldkonnad hõlmavad järgmist:
- Kompaktsed juhtpaneelid tööstuslikele HMI-dele ja PLC-dele
- Kaasaskantavad meditsiinilised diagnostika- ja testimisseadmed
- Hooneautomaatika ja turvaseire kuvamoodulid
- Miniatuursed nutikad juhtimisseadmed ja käeshoitavad tööstuslikud terminalid
Peamiselt väikesemahuliste seadmete jaoks mõeldud see on ideaalne HDMI-TTL-kuvalahendus.
| Funktsioon | Spetsifikatsioon |
| Video sisend | HDMI |
| LCD väljund | TTL/RGB/LVDS |
| Paneeli pinge | 3,3/5V |
| Taustvalgustuse juhtimine | Integreeritud LED-draiver |
| Toiteallikas | Lai alalisvoolu sisend 8～18V |
| OSD | Toetatud väline klaviatuur |
| Püsivara | Kohandatav |
| Töötemperatuur | -20°C kuni 80°C |
| Pin | Signaal | Pin | Signaal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | OOTEREŽIIM |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Signaal | Pin | Signaal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | REŽIIM |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Signaal | Pin | Signaal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Signaal | Pin | Signaal |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | VCC (3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Signaal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | SISSE/VÄLJA |
| 5 | +12V/5V |
| 6 | +12V/5V |
Pakume tööstusseadmete tootjatele sihipärast insenertehnilist kohandamist, et lahendada isikupärastatud kuvari integreerimise väljakutseid, toetades kogu protsessi kohandamist riistvarast tarkvarani:
- Kuva parameetrite kohandamine:Kohandatud LCD ajastusparameetrid, eraldusvõime kohandamine ja ekraani kaadrisageduse optimeerimine.
- Isikupärastatud kasutajaliides:Eksklusiivsed alglaadimislogod, käivitusanimatsioonid ja OSD (On-Screen Display) menüü muudatused.
- Toite ja taustvalgustuse optimeerimine:Taustvalgustuse heleduse kõvera häälestamine ja sisselülitamise järjestuse optimeerimine.
- Liidese ja kaabli sobitamine:Kohandatud sobitamine TTL/RGB signaalikaablite ja FPC-pistikute jaoks.
- Eksklusiivne kaubamärk ja tarkvara:PCB siiditrükk logo printimine, eramärgiste pakendamine ja eksklusiivne püsivara arendamine.
- Mehaaniline konstruktsiooni kohandamine:Mehaanilise struktuuri kohandamine ja kohandatud paigaldusavade asendid.
V: Tahvel toetab laia valikut TTL/RGB TFT LCD-paneele. Meie insenerimeeskond saab konfigureerida püsivara teie konkreetse LCD-mudeli alusel.
V: Jah. Pakume kohandatud püsivara teenuseid, mis hõlmavad ajastusparameetreid, eraldusvõimet, alglaadimislogosid, kuva orientatsiooni ja OSD (On-Screen Display) sätteid.
V: Jah. Sellel on integreeritud LED-taustvalgustuse draiver, mis lihtsustab oluliselt süsteemi integreerimist.
V: Absoluutselt. See on spetsiaalselt loodud pikaajaliseks tööstuslikuks kasutamiseks, millel on stabiilne toitehaldus ja usaldusväärne signaaliedastus.
V: Jah. Toetame erineva suuruse ja eraldusvõimega TFT LCD-de püsivara kohandamist.
V: Jah. Saame klientidele pakkuda HDMI-kaableid, LVDS-kaableid, FPC-linde ja kohandatud juhtmestikeid.
V: Jah. Pakume privaatset märgistamist, kohandatud PCB-siiditrükki, kohandatud pakendeid ja eksklusiivseid püsivara teenuseid.
V: Seda kasutatakse laialdaselt tööstusautomaatikas, meditsiiniseadmetes, laboriseadmetes, transpordis, manussüsteemides, kioskites ja nutikates juhtimisseadmetes.
