LVDS-i EDP-muundurplaat tööstuslike LCD-kuvarite jaoks

Paljud tööstusseadmed kasutavad jätkuvalt usaldusväärseid LVDS-graafikakontrollereid, samas kui uuemad LCD-paneelid kasutavad üha enam sisseehitatud DisplayPorti (eDP) liidest. Kogu juhtimisplatvormi väljavahetamine on sageli kallis ja aeganõudev. TheLVDS-i EDP-muundurplaat tööstuslike LCD-kuvarite jaoksSKY-TDM pakub tõhusat migratsioonilahendust, teisendades standardsed LVDS-videosignaalid eDP-väljundiks, võimaldades OEM-tootjatel integreerida kaasaegseid LCD-paneele oma olemasolevat riistvaraarhitektuuri ümber kujundamata.

Spetsiaalselt tööstuslikeks rakendusteks loodud kompaktne konverterplaat tagab stabiilse signaaliedastuse, suurepärase ühilduvuse ja pikaajalise töökindluse automaatikaseadmete, meditsiiniseadmete, transpordisüsteemide, sisseehitatud arvutite ja intelligentsete terminalide jaoks.

Uuendage olemasolevat riistvara ilma kontrollerit välja vahetamata

Paljud tööstustooted jäävad kasutusse 10-15 aastaks, samal ajal kui LCD-tehnoloogia areneb palju kiiremini. Kuna LVDS-paneelid muutuvad vähem kättesaadavaks ja eDP-ekraanid muutuvad tööstusharu standardiks, seisavad tootjad silmitsi üha suuremate hankimisprobleemidega.

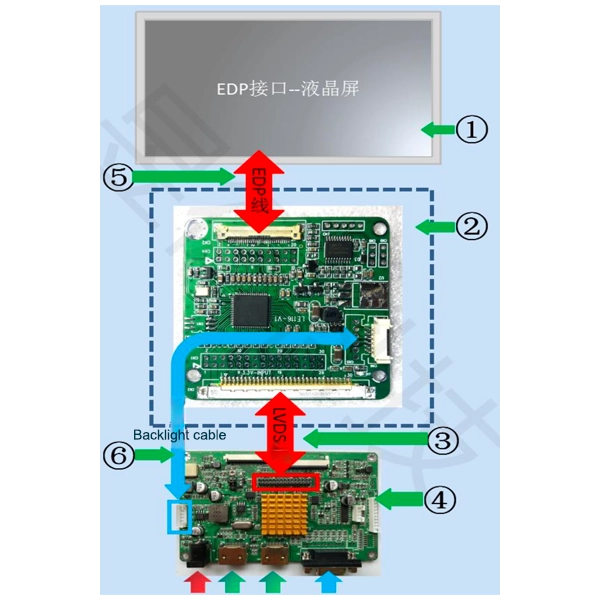

Selle asemel, et kogu sisseehitatud platvormi ümber kujundada, toimib SKY-TDM-i muundurplaat intelligentse liidese sillana teie olemasoleva LVDS-kontrolleri ja uusimate eDP LCD-moodulite vahel.

See lähenemisviis vähendab oluliselt insenerikulusid, lühendab arendustsükleid ja kaitseb teie olemasolevaid riistvarainvesteeringuid.

Ükskõik, kas uuendate tööstusseadmeid või kavandate uut toodet olemasoleva protsessoriplatvormi ümber, pakub see muundurplaat usaldusväärset ja skaleeritavat kuvalahendust.

Loodud tööstuslikuks töökindluseks

Tööstuskeskkonnad nõuavad muundurplaadilt palju enamat kui lihtsat signaali teisendamist. Usaldusväärse ja pikaajalise töö tagamiseks on iga konverteriplaat ehitatud tööstusliku kvaliteediga elektroonikakomponentidega ja sellel on optimeeritud PCB (trükkplaadi) paigutus.

Tehnika tipphetked:

- Stabiilne LVDS-diferentsiaalsignaali vastuvõtt

- Kiire eDP-signaali edastamine

- Optimeeritud impedantsi sobitamine

- Madal EMI (elektromagnetilised häired) disain

- Usaldusväärne võimsusjärjestus

- Tööstusliku kvaliteediga temperatuurimääraga komponendid

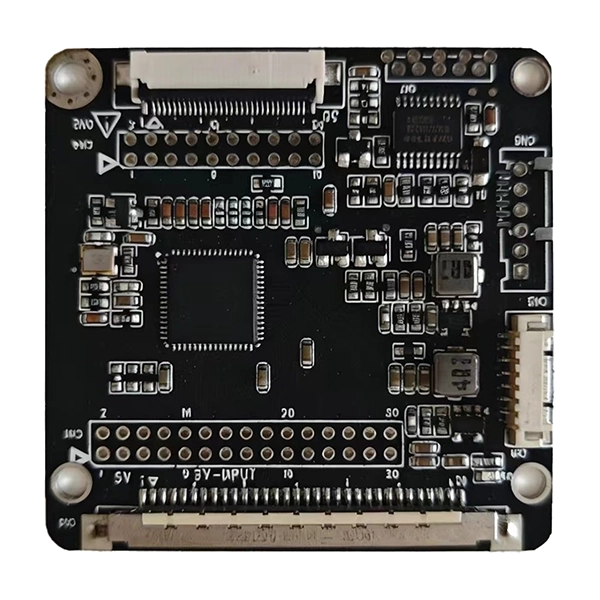

- Kompaktne trükkplaadi disain (mõõtmetega ainult 50 × 50 mm)

- Madal energiatarve

- Suurepärane pikaajaline stabiilsus

Need funktsioonid aitavad säilitada parema pildikvaliteedi pideva töö ajal, minimeerides samal ajal probleeme, nagu ekraani virvendus, signaali kadu või sünkroonimishäired.

Paindlik LCD-ühilduvus

Erinevatel LCD tootjatel on sageli erinevad ajastusparameetrid, pistikupesad ja lähtestamisnõuded. Selle asemel, et pakkuda ainult fikseeritud standardlahendusi, teeme tihedat koostööd klientidega, et pakkuda professionaalset insenerituge kohandatud LCD-ühilduvuse jaoks.

Toetatud kohandamisteenuste hulka kuuluvad: eraldusvõime konfigureerimine, LCD ajastuse optimeerimine, eDP-paneeli parameetrite reguleerimine, EDID (Extended Display Identification Data) programmeerimine, püsivara kohandamine, taustvalgustuse juhtimise optimeerimine, pistiku kohandamine, kaabli kohandamine ja mehaanilise integreerimise abi.

See kõrge paindlikkuse tase võimaldab originaalseadmete tootjatel hõlpsasti integreerida erinevate paneelitootjate ekraane minimaalsete riistvara ümberkujundamise kuludega.

Tüüpilised rakendusstsenaariumid

Tööstuslike LCD-ekraanide LVDS-i EDP-muunduri plaat on laialdaselt integreeritud erinevatesse valdkondadesse, sealhulgas: tööstusautomaatika HMI-d, CNC-masina liidesed, sisseehitatud tööstuslikud personaalarvutid, meditsiinilised diagnostikaseadmed, laboriinstrumendid, raudtee juhtimissüsteemid, digitaalsete märgistuste kontrollerid, iseteeninduskioskid, nutikad tootmisseadmed, intelligentsed transpordisüsteemid, tööstuslikud nägemissüsteemid ja kaasaskantavad testimisseadmed.

Selle kompaktne jalajälg muudab selle eriti sobivaks rakendusteks, kus paigaldusruum on piiratud.

Tehnilised andmed

FI-XB30S LVDS sisendliides

JST 2x15 pin LVDS sisendliides

FFC-30Pin-0,5 mm sammuga eDP väljundliides

JST 2x10 Pin eDP väljundliides

CVILUX 6-kontaktiline 2,0 mm taustvalgustuse liides

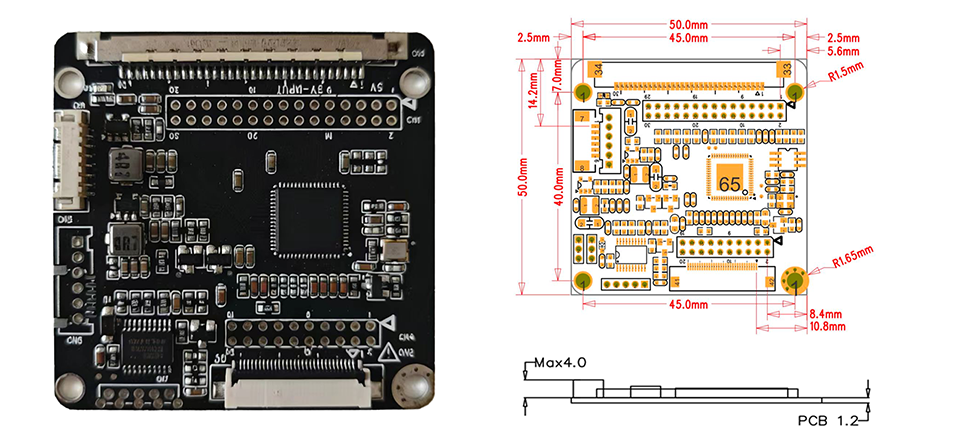

Mõõtmed

Miks minna üle LVDS-ilt eDP LCD-paneelidele?

Kuvaritööstus läheb LVDS-ilt pidevalt üle eDP-liidestele (Embedded DisplayPort). Siin on põhjus, miks OEM-tootjad teevad vahetuse:

Suurem ribalaius:eDP toetab LVDS-iga võrreldes kõrgemat eraldusvõimet ja värskendussagedust, võimaldades 4K- ja suure kaadrisagedusega kuvasid, mida LVDS ei saa hakkama.

Vähem kaableid:eDP kasutab vähem signaaliliine kui LVDS, vähendades sisemise kaabli marsruutimise keerukust ja parandades EMI jõudlust.

Madalam energiatarve:eDP töötab madalamatel pingetel ja sisaldab energiasäästufunktsioone, mis muudab selle ideaalseks akutoitel ja energiatõhusate seadmete jaoks.

Parem pildikvaliteet:eDP toetab suuremat värvisügavust ja täiustatud pilditöötlusfunktsioone, nagu paneeli isevärskendus ja muutuv värskendussagedus.

Tulevane paneeli saadavus:LCD tootjad loobuvad LVDS-paneelidest üha enam eDP kasuks. Uuendamine tagab nüüd paneelide pikaajalise tarnimise ilma lõpetatud LVDS-mudelitele lootmata.

Lihtsustatud integreerimine:eDP kasutab standardseid pistikuid ja lihtsamat kaabeldust, mis vähendab kokkupanekuaega ja võimalikke ühendusvigu.

Tööstusseadmete tootjate jaoks pakub meie konverterplaadi kaudu eDP-paneelidele üleminek praktilise tee kaasaegse kuvatehnoloogia juurde ilma olemasolevaid kontrollereid välja vahetamata.

Ühised migratsioonistsenaariumid

1. stsenaarium: pärandkontroller koos eDP-paneeli versiooniuuendusega

Teie olemasolev kontroller töötab ideaalselt, kuid väljastab ainult LVDS-i. Algse LVDS-paneeli tootmine on lõpetatud ja saadaval on ainult eDP asendused. Paigaldage meie konverteriplaat LVDS-kontrolleri ja uue eDP-paneeli vahele --- põhikontrolleri püsivara muutmist pole vaja.

2. stsenaarium: uue tootearendus olemasoleva protsessoriplatvormiga

Teie protsessoriplatvorm toetab LVDS-väljundit, kuid teie uue toote ideaalne LCD-paneel kasutab eDP-d. Selle asemel, et kogu emaplaat ümber kujundada, kasutage meie konverteriplaati, et ületada liidese lünk ja kiirendada turule jõudmise aega.

3. stsenaarium: mitmest allikast koosnev paneelihange

Tarneahela riski vähendamiseks peate kvalifitseerima mitu LCD-paneeli tarnijat --- mõned pakuvad LVDS-i, teised eDP-d. Meie konverteriplaadiga saate ühtlustada ühe kontrolleri väljundiga (LVDS), hankides samal ajal paindlikult mõlemat liidesepaneeli.

4. stsenaarium: juurutatud seadmete kohapealne täiendamine

Teie paigaldatud seadmete baas kasutab LVDS-paneele, mida on raske hankida. Meie konverteriplaat võimaldab teenindusmeeskondadel asendada rikkis LVDS-paneelid saadaolevate eDP-paneelidega välihoolduse ajal, pikendades seadmete eluiga ilma kulukate kontrolleri uuendamiseta.

Miks valida USA?

Õige tarnija valimine on sama oluline kui õige riistvara valimine. Erinevalt turustajatest, kes tarnivad lihtsalt standardplaate, pakub SKY-TDM täielikku insenerikoostööd kogu teie projekti vältel.

Meie peamised eelised

- Professionaalne puuteekraani tootja

- Laialdased kogemused tööstuslike kuvarite integreerimisel

- Kohandatud püsivara arendus

- Kohandatud kaabli projekteerimisteenused

- LCD ühilduvuse testimine

- ISO 9001Kvaliteedijuhtimissüsteemi sertifitseerimine

- ISO 13485Meditsiiniseadmete kvaliteedijuhtimissüsteemi sertifikaat

- IATF 16949Autode kvaliteedijuhtimissüsteemi sertifitseerimine

- Kiire prototüüpimine

- Stabiilne pikaajaline tarne

- Põhjalik tehniline tugi enne ja pärast tootmist

Meie insenerimeeskond teeb tihedat koostööd OEM-i klientidega, et vähendada arendusriske ja kiirendada toote turule jõudmist.

KKK

K1: Kas LVDS-i EDP-muunduriplaat tööstuslike LCD-kuvarite jaoks toetab mis tahes eDP-LCD-paneeli?

V: Enamikku tööstuslikke eDP LCD-sid saab toetada pärast püsivara seadistamist. Ühilduvuse hindamiseks soovitame esitada oma LCD mudelinumbri.

Q2: Kas püsivara kohandamine on saadaval?

V: Jah. Ajastusparameetreid, eraldusvõimet, EDID teavet ja lähtestamisjärjestusi saab kohandada.

Q3: kas saate pakkuda sobivaid kaableid?

V: Absoluutselt. Valmistame kohandatud LVDS-kaableid, eDP-kaableid, FFC/FPC-kaableid ja terviklikke juhtmestikeid.

4. küsimus: kas saate aidata vananenud LVDS-kuvarilt üle minna?

V: Jah. See on selle konverteriplaadi üks levinumaid rakendusi. Saame soovitada ühilduvaid asendus-LCD-sid ja konfigureerida muunduri vastavalt.

K5: Kas muundur sobib pidevaks tööstuslikuks kasutamiseks?

V: Jah. Plaat on konstrueeritud kasutades tööstusliku kvaliteediga komponente, mis on mõeldud pikaajaliseks pidevaks tööks.

K6: Kas toetate väikeseid prototüüpide tellimusi?

V: Jah. Tehnilised näidised on saadaval enne masstootmist.

K7: Kui kaua on toode saadaval?

V: Tööstusprojektid nõuavad sageli pikki toote elutsükleid. Toetame OEM-klientide pikaajalist tarne- ja elutsükli juhtimist.

K8: Kas plaat toetab nii ühe- kui ka kahekanalilist LVDS-sisendit?

V: Jah. Plaat toetab nii ühe kanaliga (1-rajaline) kui ka kahe kanaliga (2-rajaline) LVDS-sisendi konfiguratsioone. Sobiv konfiguratsioon määratakse püsivara kohandamise käigus, lähtudes teie konkreetsetest kontrolleri- ja paneelinõuetest.

K9: Millist maksimaalset eraldusvõimet see konverteriplaat toetab?

V: Juhatus toetab resolutsioone kuni1920 × 1080 @ 60 Hzühe kanaliga LVDS-sisendi jaoks ja kuni2560 × 1440 @ 60 Hzkahe kanaliga LVDS-sisendi jaoks, olenevalt paneeli spetsifikatsioonidest ja kaabli kvaliteedist. Kõrgema eraldusvõimega paneelide puhul võtke ühilduvuse hindamiseks ühendust meie insenerimeeskonnaga.
