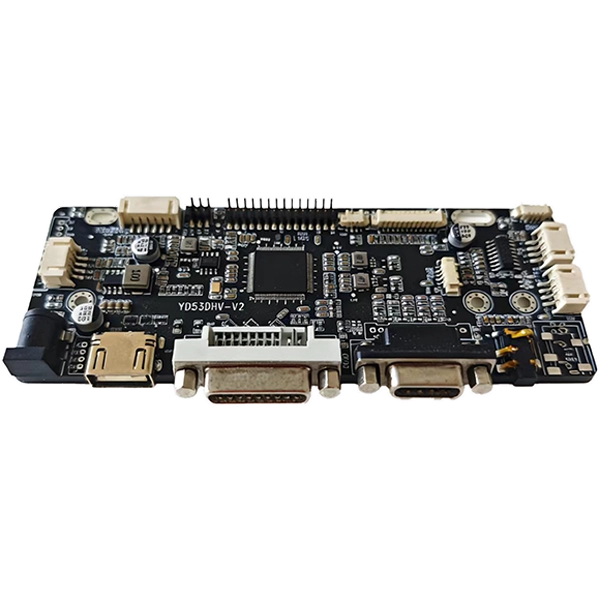

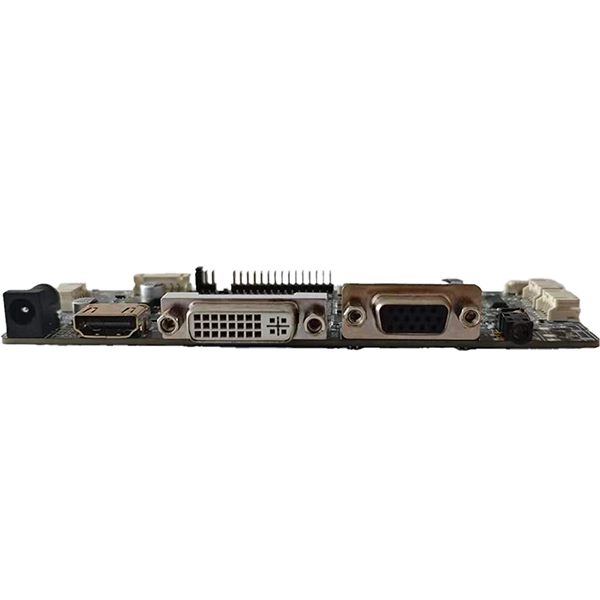

HDMI ja VGA ja DVI kuni LVDS Industrial LCD kontrollerplaadini

Paljud tööstuslikud kuvamisprojektid nõuavad standardsete arvutivideoväljundite --- HDMI, VGA või DVI --- LVDS-signaalide teisendamist, mis juhivad tööstuslikke TFT LCD-paneele. Kuigi mitme liidesega plaadid toetavad DP-d, C-tüüpi ja eDP-d, kasutab enamik tehaseseadmeid (PLC-d, tööstuslikud personaalarvutid ja pärandkontrollerid) siiski peamise väljundina HDMI-, VGA- või DVI-d.

SKY-TDMHDMI ja VGA ja DVI kuni LVDS Industrial LCD kontrollerplaadinikäsitleb seda konkreetset vajadust. See aktsepteerib kolme kõige levinumat tööstusarvutites leiduvat videoallikat ja juhib LVDS-paneele, ilma et oleks vaja DP-HDMI-adaptereid või C-tüüpi konversioonikaableid – säästab kulusid ja vähendab signaaliahela võimalikke tõrkepunkte.

Oleme selle plaadi tarninud seadmete tootjatele HMI-paneelide uuendamiseks, CNC-masinate kuvarite asendamiseks ja meditsiinikäru kuvari integreerimiseks, kui standardsed videoväljundid peavad ühendama LVDS-i tööstuspaneelidega. Klientidele, kes juba kasutavad HDMI-, VGA- või DVI-allikaid ja LVDS-paneele, pakub see plaat lihtsat lahendust kasutamata DP-, C-tüüpi või eDP-funktsioonide eest maksmata.

Põhifunktsioonid

1. Tööstusarvutite kolm standardsisendit

- HDMI toetab kaasaegseid tööstuslikke personaalarvuteid ja manussüsteeme

- VGA ühendub pärandkontrollerite ja vanema riistvaraga

- DVI pakub tööstuslikele tööjaamadele digitaalset signaaliteed

- DP või C-tüüpi toe puudumine tähendab standardrakenduste jaoks madalamaid kulusid

2. LVDS-paneeli juhtimine optimeeritud

- Toetab ühe-/kahekanalilisi LVDS-väljundeid kuni1920 × 1080 @ 60 Hz

- Ühildub 6-bitiste, 8-bitiste ja 10-bitiste LVDS-paneelidega

- Valitav paneeli pinge (3.3V/5V/12V) erinevatele LCD mudelitele

- Reguleeritavad ajastusparameetrid vastavalt paneeli spetsiifilistele nõuetele

3. Tööstusliku kvaliteediga signaali terviklikkus

- Madal EMI disain vähendab läheduses asuvate seadmete häireid

- Lai alalisvoolu sisend (8-25 V) 12 V või 24 V tööstuslikele toitesüsteemidele

- Integreeritud taustvalgustuse draiver koos PWM-heleduse juhtimisega

- Stabiilne pildiväljund tehase võimsuse kõikumiste korral

4. Lihtsustatud integreerimine originaalseadmete tootjatele

- Standardne JST 2x15 LVDS väljundpistik sobib tavaliste paneelikaablitega

- Kompaktne PCB suurus sobib enamiku tööstuslike kuvarite korpustega

- Single-board lahendus välistab välised muundurikarbid

- Pikaajaline elutsükli tarnimine mitmeaastaseks seadmete tootmiseks

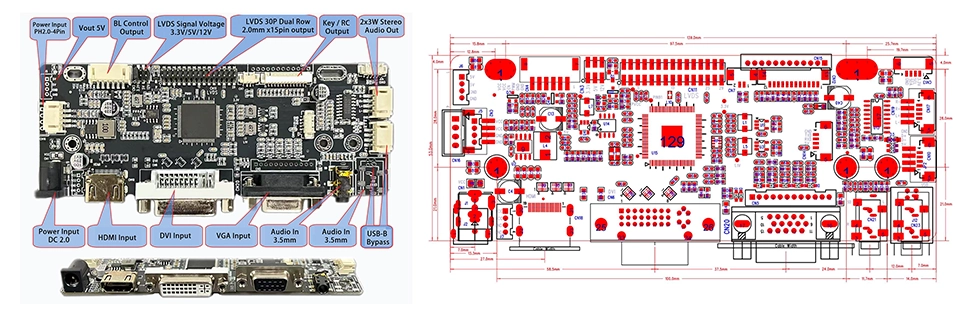

Liidesed ja mõõtmed

JST 2x15 pin LVDS väljundliides

6-kontaktiline 2,0 mm taustvalgustuse liides

Tüüpilised rakendused

Meie HDMI ja VGA ja DVI–LVDS-i tööstuslik LCD-kontrollerplaat on mõeldud peamiselt tööstuslikeks rakendusteks, pakkudes erakordset stabiilsust. Neid kasutatakse laialdaselt erinevates tööstusharudes, sealhulgas tööstusautomaatika HMI-paneelid, CNC-masinate operaatoriterminalid, meditsiinidiagnostika ja patsientide jälgimise seadmed, tööstuslikud paneelarvutid ja sisseehitatud kontrollerid, avatud raamiga puuteekraanid, iseteeninduskioskid ja interaktiivsed terminalid, jaemüügi kassasüsteemid, pardatranspordiekraanid ja nutikad tehase tootmisseadmed.

Millal valida see plaat vs. mitme liidesega tahvel

Milline kontrolleriplaat sobib teie projektiga?

SKY-TDM pakub kahte tööstuslikku LCD kontrollerplaati. Siin on, kuidas valida:

Valige see tahvel (HDMI/VGA/DVI kuni LVDS), kui:

- Teie videoallikad on ainult HDMI, VGA või DVI (DP/C-tüüpi pole vaja)

- Teie LCD-paneel kasutab LVDS-liidest (eDP-paneele pole)

- Te vajate tavapäraste tööstuslike rakenduste jaoks kulutõhusat lahendust

- Soovite vältida DP Alt Mode, Type-C või eDP funktsioonide eest maksmist

- Uuendate olemasolevaid seadmeid, millel on juba HDMI/VGA/DVI väljundid

Valige mitme liidesega plaat (HDMI/DP/VGA/C-tüüp kuni LVDS/eDP), kui:

- Teie süsteem sisaldab DisplayPorti või USB Type-C videoallikaid

- Vajate eDP-paneeli tuge

- Töötate välja uut platvormi, millel on mitu videosisendi nõuet

- Teie rakendus nõuab 4K eraldusvõime tuge

- Tulevikukindluse tagamiseks vajate liidese maksimaalset paindlikkust

Enamiku standardsete arvutiväljundite ja LVDS-paneelidega tööstusautomaatika-, meditsiini- ja kioskirakenduste jaoks tagab see plaat funktsionaalsuse ja kulude optimaalse tasakaalu.

Miks valida SKY-TDM?

✔ Tööstuslik töökindlus

Ehitatud esmaklassiliste elektrooniliste komponentidega, et tagada stabiilne ja pikaajaline töö karmides tööstuskeskkondades.

✔ Ühe peatuse ekraani ökosüsteem

Pakume LCD-paneele, puutetundlikke ekraane, kontrolleriplaate, optilist sidet ja kohandatud kuvakaableid, mis võimaldavad hankida kogu ekraanikomplekti ühest allikast.

✔ Põhjalik OEM- ja ODM-i kohandamine

Meie meeskond toetab täielikult teie kohandamisvajadusi. Saame kohandada toote välimust, liideseid, signaalikaableid ja toite sisendit/väljundit vastavalt teie konkreetsetele nõuetele.

✔ Pikaajaline stabiilne tarne

Materjalide range haldamine (BOM) hoiab ära komponentide äkilise vananemise, mis on mitmeaastast tootmistuge vajavate tööstusseadmete jaoks ülioluline.

✔ Spetsiaalne tehniline tugi

Meie meeskond tegeleb teiega alates prototüübi valideerimise etapist kuni masstootmiseni, jälgides pidevalt katsetamisprobleeme ja pakkudes tehnilisi lahendusi.

Kvaliteedi tagamine

Kõik meie HDMI- ja VGA- ning DVI- ja LVDS-i tööstuslikud LCD-kontrolleriplaadid läbivad standardiseeritud kontrolliprotsessid ja põhjaliku rangete testimisprotseduuride komplekti. Teostame 100% täielikku funktsionaalsuse kontrollimist, signaali terviklikkuse ja väljundi stabiilsuse testimist, pidevat sissepõlemistestimist (saadaval nõudmisel), toiteallika stabiilsuse tsükliteste ja täielikku liidese side kontrollimist. Need sammud tagavad iga toote kasutatavuse ja terviklikkuse enne saatmist. Meie range kvaliteedikontroll vähendab lõppkasutajate rakendustes tööstusseadmete originaalseadmete tootjate väljatõrgete riski.

KKK

K1: Mis on peamine erinevus selle plaadi ja SKY-TDM-i mitme liidesega plaadi vahel?

V: See plaat keskendub LVDS-väljundiga HDMI-, VGA- ja DVI-sisenditele --- kolmele kõige levinumale liidesele, mida leidub tööstusarvutites ja pärandkontrollerites. See pakub kulutõhusat lahendust standardsete rakenduste jaoks, kus DP, Type-C ja eDP pole nõutud.

Q2: Kas see plaat toetab eraldusvõimet, mis on suurem kui 1920 × 1080?

V: See plaat on optimeeritud tööstuslike LVDS-paneelide jaoks kuni1920 × 1080 @ 60 Hz. 4K või kõrgema eraldusvõimega rakenduste jaoks, millel on eDP-paneelid, soovitame meie mitmeliidesega plaati, mis toetab eDP-väljundeid.

K3: Kas ma saan seda plaati kasutada nii 12V kui ka 24V toiteallikaga?

V: Jah. Plaat toetab laia alalisvoolu sisendvahemikku8V kuni 25V, muutes selle ühilduvaks nii 12 V kui ka 24 V tööstuslike toitesüsteemidega, mida tavaliselt leidub tehase automatiseerimises ja meditsiiniseadmetes.

Q4: Kuidas ma tean, kas mu LCD-paneel on ühilduv?

V: Esitage oma LCD-paneeli mudeli number. Meie insenerimeeskond kontrollib LVDS-i kontaktide kaardistamist, paneeli pinget, ajastusparameetreid ja eraldusvõime ühilduvust. Pakume ka sobivaid LVDS-kaableid.

K5: Kas see plaat ühildub takistusliku ja mahtuvusliku puuteekraaniga?

V: Jah. Toetame puutetundliku liidese integreerimist nii PCAP-i kui ka takistuslike puuteekraanide jaoks USB, I²C või UART kaudu. Tahvli saab siduda teie puutekontrolleriga tervikliku kuvalahenduse osana.

6. küsimus: milline on HDMI, VGA ja DVI ja LVDSi tööstusliku LCD-kontrolleri plaadi tüüpiline elutsükkel?

V: See plaat on mõeldud pikaajaliseks komponentide hankimiseks tööstusseadmete jaoks, mis nõuavad 8–15-aastast tootmistuge. Komponentide äkilise vananemise vältimiseks säilitame range BOM-kontrolli.

K7: Kas pakute paneelile sobivat püsivara?

V: Jah. Kohandame püsivara teie konkreetse LCD-paneeli ajastuse, eraldusvõime ja tööparameetrite jaoks. See tagab plug-and-play integreerimise teie kuvapaneeliga.

Võtke meiega ühendust

Kas hankite oma sisseehitatud kuvaprojekti jaoks töökindlaid tööstuslikke LCD-kontrolleriplaate?

Olenemata sellest, kas vajate standardseid HDMI/VGA/DVI–LVDS-draiveriplaate või täielikult kohandatud kuvarikomplekte, toetab SKY-TDM-i insenerimeeskond teie projekti alates esialgsest kontseptsioonist kuni masstootmiseni.

Esitage päringus järgmised üksikasjad:

• Täpne LCD-paneeli mudelinumber

• Ekraani suurus ja loomulik eraldusvõime

• Nõutavad videosisendi liidesed

• Tööpinge spetsifikatsioonid

• Puuteekraani tüüp (vajadusel)

• Sihtrakendus ja töökeskkond

• Hinnanguline aastane tellimuse kogus

• Üksikasjalikud kohandamisnõuded

Meie insenerid hindavad teie spetsifikatsioone, esitavad vastavad riistvarasoovitused, tehnilised joonised ja konkurentsivõimelised hinnapakkumised 24 tunni jooksul.
