LVDS-i TTL-signaali teisendusplaat

Kuna tööstuslikud LCD-paneelid arenevad edasi, vajavad paljud manustatud süsteemid usaldusväärset signaali teisendamist erinevate kuvariliideste vahel. SKY-TDM-idLVDS-i TTL-signaali teisendusplaatpakub professionaalset lahendust inseneridele, kes peavad juhtima TTL/RGB TFT LCD-paneele LVDS-väljundite kaudu, säilitades samal ajal suurepärase pildikvaliteedi ja süsteemi stabiilsuse, vähendades samal ajal üldkulusid.

Spetsiaalselt tööstuskeskkondadele loodud muundurplaat integreerib tõhusa toitehalduse, optimeeritud PCB paigutuse ja tööstusliku kvaliteediga komponendid, et tagada stabiilne töö nõudlikes tingimustes. Võrreldes tarbijaklassi alternatiividega, pakub see suurepärast EMC (elektromagnetilise ühilduvuse) jõudlust, väiksemat EMI (elektromagnetiliste häirete) emissiooni, pikemat tööiga ja paremat ühilduvust tööstuslike LCD-moodulitega.

Olenemata sellest, kas integreerite uue vedelkristallekraani olemasolevatesse seadmetesse või uuendate pärandsüsteeme, lühendab see plaat tõhusalt arendusaega ja lihtsustab süsteemi integreerimist.

Mõeldud pikaajaliseks tööstuslikuks töökindluseks

Erinevalt tavalistest arendusplaatidest on see LVDS-i TTL-signaali teisendusplaat optimeeritud pidevaks tööks tööstuskeskkondades.

See sisaldab:

- Tööstusliku kvaliteediga PCB disain

- Stabiilne LVDS-sisendarhitektuur

- TTL/RGB 50-kontaktiline LCD väljund

- Madala müratasemega toiteallika disain

- Suure tõhususega LED-taustvalgustuse draiver

- Reguleeritav VCOM pinge

- Suurepärane EMC jõudlus

- Madal energiatarve

- Kiire signaali terviklikkus

- Pika elutsükliga komponendid

Kompaktne mehaaniline disain muudab selle sobivaks ka sisseehitatud toodete jaoks, kus paigaldusruum on piiratud.

Põhifunktsioonid

Tööstusliku taseme signaali stabiilsus

Hoolikalt optimeeritud diferentsiaalmarsruutimine minimeerib signaali moonutusi ja tagab stabiilse pildiedastuse.

Suurepärane EMC jõudlus

PCB paigutus ja võimsuse disain vähendavad elektromagnetilisi häireid, muutes tööstusseadmete sertifitseerimise lihtsamaks.

Kõrge ühilduvus

Toetab laia valikut tööstuslikke TFT LCD-paneele, kasutades TTL/RGB 50 kontaktiga liideseid.

Tõhus toitehaldus

Integreeritud suure tõhususega toiteahel vähendab soojuse teket ja parandab üldist töökindlust.

Reguleeritav VCOM-ahel

Võimaldab inseneridel eri LCD-paneelide jaoks ekraani jõudlust peenhäälestada.

Stabiilne LED-taustvalgustuse draiver

Tagab ühtlase heleduse ja suurepärase pikaajalise stabiilsuse.

Lihtne süsteemiintegratsioon

Standardpistikud lihtsustavad paigaldamist ja lühendavad tootearendustsükleid.

Tüüpilised spetsifikatsioonid

TTL FFC 50 PIN T-CON liides

HRS DF14-20/DF19-20 LVDS liides

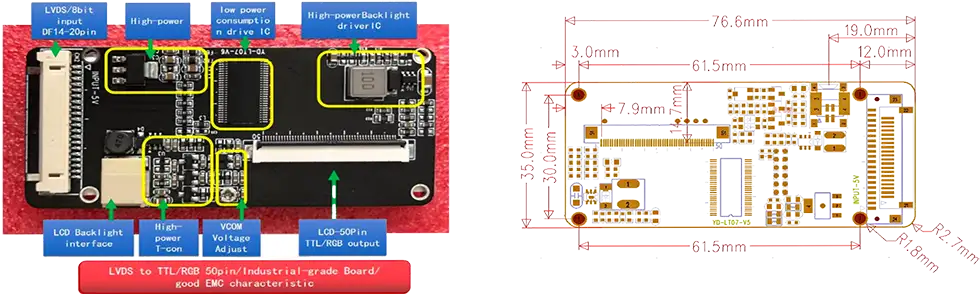

Mõõtmed

Rakendused

See tahvel on kohandatud tööstuslikeks rakendusteks ja sobib suurepäraselt nõudlikesse tööstuskeskkondadesse, nagu tööstuslikud HMI-d, tööstusseadmed, loteriimasinad ja meditsiiniseadmed.

Praegu toetab see toode konkreetseid liidese signaale. Kui vajate erinevaid liidese signaale, esitage LCD-liidese spetsifikatsioonid ja me kujundame plaadi vastavalt teie vajadustele ümber.

Millal seda tahvlit kasutada vs. LVDS-paneeli otseühendus

Millal teil seda konversioonitahvlit vaja on?

Enamik tööstuslikke LCD-paneele kasutab tänapäeval LVDS- või eDP-liideseid. Paljud pärandseadmete konstruktsioonid ja teatud spetsiaalsed kuvamoodulid nõuavad siiski TTL/RGB (paralleel RGB) signaale. Siin on, millal seda tahvlit vajate:

Kasutage seda tahvlit, kui:

- Teie süsteem väljastab LVDS-signaale, kuid teie LCD-paneel vajab TTL/RGB sisendit

- Teil on 50-kontaktilise TTL-liidesega pärandkuvapaneel

- Te uuendate süsteemi, kuid säilitate olemasoleva TTL-paneeli

- Peate testima või valideerima TTL-paneele, kasutades LVDS-signaaliallikaid

LVDS-i otseühendus on piisav, kui:

- Nii teie allikas kui ka paneel kasutavad LVDS-i (konversiooni pole vaja)

- Teie paneelil on eDP- või HDMI-sisendid

- Olete kujundamas uut kaasaegsete liidesepaneelidega süsteemi

See plaat on spetsiaalselt loodud teisendusstsenaariumi jaoks, võimaldades inseneridel olemasolevaid TTL-paneele uuesti kasutada uuemate LVDS-iga varustatud tööstusarvutite või sisseehitatud kontrolleritega.

Tehnilised eelised

Lahendame tegelikud väljakutsed, millega OEM-kliendid LCD-ekraaniga integreerimisel kokku puutuvad. Toetades teisendamist erinevate LVDS-i väljundallikate ja konkreetsete 50-kontaktiliste TTL LCD-paneelide vahel, välistame vajaduse süsteemi ümberkujundamiseks. Plaadil on sõltumatu toitearhitektuur, mis minimeerib pingekõikumisi, et parandada toote üldist stabiilsust, samas kui tööstusliku kvaliteediga PCB marsruutimine parandab oluliselt EMC jõudlust ja vähendab süsteemi häireid. Lisaks pakume igakülgset kohandamist; Esitage lihtsalt oma nõuded liidese määratluste, pistikutüüpide ja paigaldusavade asukohtade kohta ning me tarnime teie seadmetele ideaalselt sobiva tervikliku disaini.

Miks valida USA

Meie valimine tähendab enamat kui LVDS-i TTL-signaali teisendusplaadi ostmist --- teete koostööd kogenud insenerliitlasega tööstusliku kuvari integreerimisel.

Pakume terviklikke ühekordseid lahendusi, mis hõlmavad OEM-i ja ODM-i kohandatud arendust, LCD-ekraanide ühilduvuse hindamist, kaabli kohandamist, püsivara optimeerimist, väikese partii prototüüpide loomist, masstootmise võimalusi, ranget kvaliteedikontrolli ja toodete pikaajalist kättesaadavust. Meie kõik-ühes lähenemisviis aitab kõrvaldada tarbetud kvaliteediriskid, mis on sageli seotud mitmelt tarnijalt hankimisega.

KKK

Q1: Millised LCD-paneelid ühilduvad selle LVDS-i TTL-signaali teisendusplaadiga?

V: Tahvlil on laialdane tugi 50-kontaktiliste TTL/RGB LCD-paneelide jaoks, millel on sama pinout-definitsioon.

Q2: kas pistikut saab kohandada?

V: Jah. Pistiku tüüpi, tihvtide määramist, kaabli pikkust ja liidese määratlust saab täielikult kohandada.

Q3: Kas juhatus toetab erinevaid resolutsioone?

V: Jah. Pakume vastavaid püsivara ja riistvara konfiguratsioone, mis on kohandatud erinevatele LCD eraldusvõimetele ja ajastusnõuetele.

Q4: Kas see toode sobib tööstuskeskkonda?

V: Absoluutselt. See tööstuslike komponentidega disainitud ja EMC (elektromagnetilise ühilduvuse) jõudluse jaoks optimeeritud plaat on loodud pidevaks ja stabiilseks tööks.

K5: kas saate pakkuda sobivaid LVDS-kaableid?

V: Jah. Pakume terviklikke kaablikomplekte, sealhulgas LVDS-kaableid, taustvalgustuse kaableid, toitekaableid ja kohandatud rakmeid.

K6: Kas pakute tehnilist tuge?

V: Jah. Meie insenerimeeskond on valmis aitama teid LCD-ühilduvuse hindamisel, liidese silumisel ja süsteemi integreerimisel.

Q7: Mis on tüüpiline tarneaeg?

V: Standardmudelite tarneaeg on tavaliselt 2–3 nädalat. Kohandatud projektide puhul sõltub tarneaeg disaini keerukusest.

Q8: Kas proovi hindamine on saadaval?

V: Jah. Soovitame tungivalt tellida näidistellimusi enne masstootmist tehniliseks kontrollimiseks.

K9: kas pakute pikaajalisi tarnegarantiid?

V: Jah. Tööstusprojektide puhul toetame toodete pikki elutsükleid ja pakume võimalusel pikaajalist tarneplaneerimist.

K10: Kas see plaat toetab nii ühe- kui ka kahekanalilist LVDS-sisendit?

V: Standardversioon toetab ühe kanaliga LVDS-sisendit (8-bitine). Kahe kanaliga LVDS-sisendi nõuete jaoks saame kohandada plaadi disaini teie konkreetse LCD-paneeli ajastuse ja pistiku spetsifikatsioonide alusel. Esitage hindamiseks oma paneeli mudeli number või liidese määratlus.
