OEM-ekraaniprojektide jaoks, mis vajavad usaldusväärset signaali teisendamist,HDMI-TTL-liidese AD-plaatalatesSKY-TDMpakub praktilist viisi HDMI-videoallikate ühendamiseks TTL/RGB TFT LCD-paneelidega. Selle reguleeritav paneelipinge, integreeritud LED-taustvalgustuse juhtimine, kohandatav püsivara ja kompaktne tööstusdisain muudavad selle sobivaks manusseadmete, HMI-terminalide, meditsiiniinstrumentide, laboriseadmete ja muude piiratud ruumiga kuvarirakenduste jaoks.
HDMI-TTL-liidese AD-plaat toimib juhtsillana HDMI-videoallika ja ühilduva TFT-LCD-paneeli vahel, kasutades TTL/RGB-signaali. Seadmetootjate jaoks ulatub seda tüüpi kontrollerite väärtus põhisignaali muundamisest kaugemale. Paneeli pinge valik, ekraani ajastus, taustvalgustuse haldamine, liidese sobitamine, püsivara konfiguratsioon ja PCB töökindlus võivad kõik mõjutada manustatud kuvasüsteemi edukust. SKY-TDM lahendus toetab mitut TTL liidese konfiguratsiooni, 3,3 V/5 V paneeli pinge reguleerimist, integreeritud LED-taustvalgustuse juhtimist, kohandatavat püsivara ja 8–18 V alalisvoolu sisendit. Need funktsioonid aitavad inseneridel vähendada täiendavaid vooluringe, lihtsustada juhtmeid, kiirendada LCD integreerimist ja arendada paindlikumaid tööstuslikke kuvaritooteid.
Sisukord
- Mis on HDMI-TTL-liidese AD-plaat?
- Miks on HDMI-TTL-i teisendamine TFT LCD-projektide jaoks oluline?
- Millised on peamised omadused, mida hinnata?
- Peamised tehnilised andmed
- Kus saab tahvlit kasutada?
- Kuidas peaksid insenerid lähenema LCD-integratsioonile?
- Kuidas kohandamine parandab projekti ühilduvust?
- Korduma kippuvad küsimused
- Järeldus ja projekti tugi
Mis on HDMI-TTL-liidese AD-plaat?
HDMI-TTL-liidese AD-plaat on LCD-kontroller, mis teisendab HDMI-allika videoteabe signaalivormingusse, mida ühilduv TTL/RGB TFT LCD-paneel suudab töödelda. HDMI-d kasutavad laialdaselt arvutid, manussüsteemid, tööstuslikud kontrollerid ja muud kaasaegsed digitaalsed videoallikad, samas kui paljud TFT LCD-paneelid kasutavad paralleelseid RGB- või TTL-liideseid.
Ilma sobiva kontrollerita võivad insenerid vajada hostsüsteemi ümberkujundamist või täiendava signaali teisenduslülituse väljatöötamist. Spetsiaalne kontrolleri plaat tagab otsesema integratsioonitee ja võib ühendada signaalitöötluse, paneeli toitehalduse, ajastuse konfiguratsiooni ja taustvalgustuse juhtimise ühes kompaktses lahenduses.

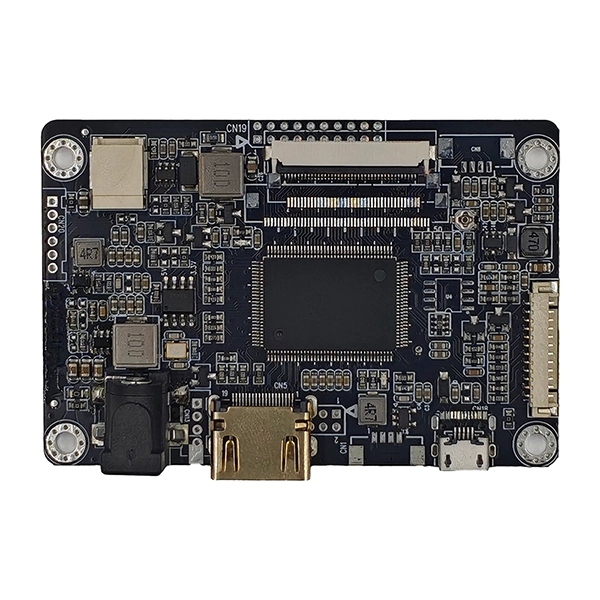

SKY-TDM HDMI-TTL-liidese AD-plaat on loodud spetsiaalselt tööstuslikuks LCD-integreerimiseks. Vastavalt toote spetsifikatsioonidele toetab see TTL/RGB-ekraani väljundkonfiguratsioone, reguleeritavat 3,3 V või 5 V paneeli pinget, integreeritud LED-draiverit, kohandatavat püsivara ja 8–18 V alalisvoolu toiteallikat.
Miks on HDMI-TTL-i teisendamine TFT LCD-projektide jaoks oluline?
Ekraani integreerimine hõlmab sageli enamat kui õigete füüsiliste mõõtmetega LCD-ekraani valimist. Insenerid peavad sobima ka videoallika, liidese, pinge, ajastuse, taustvalgustuse, pistiku ja mehaanilise struktuuriga.
Sobiv HDMI-TTL-kontroller võib aidata lahendada mitmeid levinud integratsiooniprobleeme.
- Liidese ühilduvus:See pakub praktilist ühendust HDMI-videoallikate ja TTL/RGB TFT-paneelide vahel.
- Võimsuse sobitamine:Reguleeritav paneeli pinge aitab vastata erinevatele LCD elektrinõuetele.
- Taustvalgustuse haldamine:Integreeritud LED-taustvalgustuse juhtimine vähendab vajadust eraldi draiveriahela järele.
- Püsivara kohandamine:Ekraani ajastust ja muid parameetreid saab kohandada konkreetsete LCD-mudelite jaoks.
- Kompaktne paigaldus:Väike kontrolleri paigutus võib olla väärtuslik, kui korpuse ruum on piiratud.
- Arendamise efektiivsus:Valmis kontrolleri arhitektuur võib vähendada OEM-meeskonna nõutava kuvariliidese arendamise mahtu.
Millised on peamised omadused, mida hinnata?
1. Mitu TTL/RGB liidese konfiguratsiooni
Erinevad TFT-paneelid võivad kasutada erinevaid FPC-viigu määranguid ja signaalikonfiguratsioone. Plaat toetab mitut liidese paigutust, sealhulgas 40- ja 50-pin RGB-konfiguratsioone, mis annab inseneridele sobivate paneelide valimisel suurema paindlikkuse.
2. Reguleeritav paneeli pinge
Kontroller toetab valitavat 3,3 V ja 5 V paneeli väljundpinget. See on oluline, kuna kokkusobimatu pingega varustamine võib põhjustada ekraani ebastabiilsust või kahjustada paneeli elektroonikat. Pinge valikut tuleb alati kontrollida vedelkristallekraani tootja elektriliste spetsifikatsioonide järgi.
3. Integreeritud LED-taustvalgustuse draiver
Sisseehitatud taustvalgustuse juhtimisahel lihtsustab süsteemi arhitektuuri, ühendades ekraani juhtimise ja LED-taustvalgustuse juhtimise samal plaadil. Taustvalgustuse liides pakub süsteemitaseme juhtimiseks toite, SISSE/VÄLJA ja PWM/Vadj-ga seotud ühendusi.
4. Kohandatav püsivara
LCD-paneelid nõuavad kujutiste õigeks kuvamiseks sobivaid ajastusparameetreid. Püsivara kohandamine võib olenevalt projekti nõuetest hõlmata selliseid parameetreid nagu eraldusvõime, ajastus, kuva orientatsioon, alglaadimislogo ja OSD konfiguratsioon.
5. Tööstuslikule orienteeritud disain
Tööstusseadmed võivad töötada pidevalt ja kogeda elektrilisi häireid, temperatuurimuutusi ja ruumipiiranguid. Kontroller on konstrueeritud stabiilse toitehalduse, optimeeritud signaali marsruutimise ja EMI-teadliku projekteerimisega, et toetada nõudlikke manustatud rakendusi.
Peamised tehnilised andmed
Järgmine tabel võtab kokku HDMI-TTL-liidese AD-plaadi peamised avaldatud spetsifikatsioonid.
| Funktsioon | Spetsifikatsioon | Integratsiooni väärtus |
|---|---|---|
| Video sisend | HDMI | Ühendab kaasaegsete HDMI-videoallikatega |
| LCD väljund | TTL / RGB / LVDS | Toetab paindlikku kuva integreerimist |
| Paneeli pinge | 3,3 V / 5 V | Kohandub erinevate paneeli võimsusnõuetega |
| Taustvalgustuse juhtimine | Integreeritud LED-draiver | Vähendab välise taustvalgustuse vooluringi |
| Toiteallikas | DC 8-18V | Sobib erinevatele sisseehitatud toitearhitektuuridele |
| OSD | Toetatud väline klaviatuur | Võimaldab kasutajale suunatud kuva reguleerimist |
| Püsivara | Kohandatav | Võimaldab projektipõhist kuva konfigureerimist |
| Töötemperatuur | -20°C kuni 80°C | Toetab laia tööstuslikku töövahemikku |
Enne tellimuse esitamist või masstootmise alustamist peaksid insenerid kontrollima valitud LCD-paneeli põhjal kõiki elektrilisi, ajastus-, mehaanilisi ja pistikute spetsifikatsioone.
Kus saab tahvlit kasutada?
Kompaktne arhitektuur ja konfigureeritav kuvari liides muudavad HDMI-TTL-liidese AD-plaadi kasulikuks mitmesuguste manustatud rakenduste jaoks. Tüüpiliste kasutusjuhtude hulka kuuluvad:
- Tööstuslik HMI:Ühendage tööstuslikud arvutid või kontrollerid kompaktsete TFT-ekraanidega.
- Meditsiinilised instrumendid:Tagage diagnostika-, seire- ja laboriseadmete kuvari liides.
- Kaasaskantavad testimisseadmed:Toetage kompaktseid ekraane, kus PCB-ruum ja toitehaldus on olulised.
- Hooneautomaatika:Juht- ja seireterminalides kasutatavad ajami kuvamoodulid.
- Turvavarustus:Integreerige TFT-ekraanid kompaktsetesse jälgimis- ja juhtimisseadmetesse.
- Sisseehitatud terminalid:Pakkuge kohandatud tööstus- ja nutiseadmete jaoks HDMI-TTL-ühendust.
Nendel rakendustel on üldiselt sarnased nõuded: stabiilne pildiedastus, prognoositav paneelide ühilduvus, kompaktne paigaldus ja kontroller, mida saab kohandada lõpliku LCD-konfiguratsiooniga.
Kuidas peaksid insenerid lähenema LCD-integratsioonile?
Usaldusväärne kuvaprojekt peaks algama LCD-paneeli spetsifikatsioonidega, mitte lihtsalt valima kontrollerit sisendpistiku põhjal. Struktureeritud ühilduvuse kontroll võib vältida kulukaid ümberkujundamisi hilisemas arenduses.
- Tuvastage LCD mudel:Kinnitage täpne paneeli osa number ja andmeleht.
- Kontrollige liidest:Kontrollige, kas paneel kasutab nõutavat TTL/RGB viigu konfiguratsiooni.
- Kinnitage pinge:Sobitage kontrolleri paneeli pinge seadistus LCD spetsifikatsiooniga.
- Ajastuse kontrollimine:Kontrollige piksli kella, horisontaalset ajastust, vertikaalset ajastust, sünkroonimist ja sellega seotud parameetreid.
- Sobitage taustvalgus:Kinnitage LED-i pinge, vool, PWM-i nõuded ja pistiku konfiguratsioon.
- Kontrollige mehaanilisi üksikasju:Kontrollige FPC orientatsiooni, pistiku asendit, plaadi mõõtmeid ja paigaldusnõudeid.
- Testige kogu komplekti:Hinnake pildi stabiilsust, käivituskäitumist, heleduse reguleerimist, temperatuuri jõudlust ja pikaajalist töötamist.
LCD andmelehe, kavandatud rakenduse, sisendallika ja korpuse piirangute esitamine kontrolleri tarnijale võib sobitamisprotsessi oluliselt tõhusamaks muuta.
Kuidas kohandamine parandab projekti ühilduvust?
Tavalistes rakendustes on kasulikud standardsed kontrolleriplaadid, kuid OEM-toodetel on sageli nõuded, mida ei saa üldise konfiguratsiooniga lahendada. Püsivara ja riistvara kohandamine võib seetõttu muutuda kuva arendamise oluliseks osaks.
SKY-TDM pakub kohandamisvalikuid, mis võivad hõlmata järgmist:
- LCD eraldusvõime ja ajastuse konfiguratsioon
- Kuva kaadrisageduse ja pildiparameetrite reguleerimine
- Alglaadimislogo ja käivitusliidese kohandamine
- OSD menüü konfiguratsioon
- Ekraani suuna reguleerimine
- TTL/RGB-kaabli ja FPC-pistiku sobivus
- Taustvalgustuse heledus ja võimsusjada optimeerimine
- PCB siiditrükk ja privaatsete etikettide kohandamine
- Mehaaniline paigalduskohandus
See lähenemisviis on eriti kasulik originaalseadmete tootjatele, kes arendavad seadmeid, millel on määratletud LCD-mudel, kohandatud korpus või pikk toote elutsükkel. SKY-TDM pakub ka laiemaid kuvade integreerimisvõimalusi, hõlmates puutepaneele, LCD-ekraane ja LCD-draiveriplaate, mis võib aidata lihtsustada mitmekomponendilist hankimist.
Korduma kippuvad küsimused
K1: Millised LCD-paneelid saavad töötada HDMI-TTL-liidese AD-plaadiga?
Plaat on mõeldud ühilduvate TTL/RGB TFT LCD paneelide jaoks. Ühilduvus sõltub paneeli liidese, eraldusvõime, ajastuse, pinge, pistiku ja taustvalgustuse nõuetest. Täpse LCD-mudeli esitamine aitab insenerimeeskonnal ühilduvust kontrollida.
Q2: Kas püsivara saab kohandada konkreetse LCD jaoks?
Jah. Püsivara saab kohandada vastavalt projekti nõuetele, sealhulgas kuvamise ajastusele, eraldusvõimele, orientatsioonile, käivituslogole ja OSD-ga seotud sätetele.
K3: Kas tahvlil on taustvalgustuse draiver?
Jah. Kontroller sisaldab integreeritud LED-taustvalgustuse draiverit, mis aitab vähendada täiendava välise taustvalgustuse juhtimismooduli vajadust.
Q4: Millist paneeli pinget kontroller toetab?
Avaldatud spetsifikatsioonid näitavad valitavaid 3,3 V ja 5 V paneeli pingevalikuid. Õige seadistus tuleb valida vastavalt LCD tootja spetsifikatsioonidele.
Q5: kas plaat sobib tööstusseadmete jaoks?
Jah. Toode on mõeldud tööstuslikele rakendustele, nagu HMI terminalid, meditsiiniseadmed, laboriinstrumendid, kaasaskantavad testimisseadmed ja sisseehitatud juhtimissüsteemid. Selle avaldatud töötemperatuuri vahemik on -20°C kuni 80°C.
K6: Kas SKY-TDM saab pakkuda sobivaid kaableid?
Jah. SKY-TDM toetab liideste ja kaablite sobitamist kuvade integreerimise projektide jaoks, sealhulgas kohandatud TTL/RGB signaalikaablid ja FPC-ühendused.
Q7: Kas OEM-i kliendid saavad taotleda kohandatud kaubamärki?
Jah. Saadaval olevad kohandamised võivad hõlmata PCB siiditrükki, privaatset etiketti pakendamist, eksklusiivset püsivara ja muid projektipõhiseid nõudeid.
Järeldus ja projekti tugi
Õige ekraanikontrolleri valimine võib oluliselt mõjutada sisseehitatud LCD-projekti tõhusust ja töökindlust. HDMI-TTL-liidese AD-plaat loob praktilise silla HDMI-videoallikate ja TTL/RGB TFT-paneelide vahel, kombineerides samas kompaktses lahenduses signaali muundamise, paneeli toitehalduse, taustvalgustuse juhtimise ja püsivara konfiguratsiooni. OEM-tootjate jaoks võib ajastuse, püsivara, kaablite, pistikute ja mehaaniliste detailide kohandamise võimalus tootearendust veelgi lihtsustada ja toetada stabiilset pikaajalist tootmist.
Kui arendate tööstuslikku HMI-d, meditsiiniseadet, laboriseadet, kaasaskantavat testrit või muud sisseehitatud kuvarit, võib SKY-TDM aidata hinnata teie LCD-mudelit ja süsteeminõudeid. Uurige HDMI-TTL-liidese AD-plaati võivõtke meiega ühendustkoos oma LCD andmelehe, vajaliku liidese, koguse ja kohandamisnõuetega, et arutada sobivat ekraanikontrolleri lahendust.
