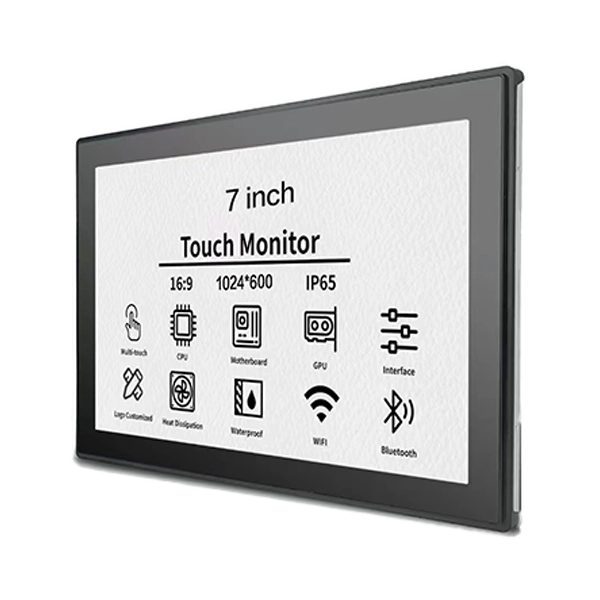

SKY-TDMpakub7-tolline avatud raamiga puuteekraaniga monitornutikate kodude juhtpaneelide, video sisetelefonide, juurdepääsukontrolli terminalide ja sisseehitatud seadmete jaoks. Kombineerides tööstusliku kvaliteediga IPS-ekraani tundliku PCAP-i mitme puutega ja paindlike paigaldusvõimalustega, aitab see kompaktne monitor seadmetootjatel luua oma toodetele kohandatud intuitiivseid liideseid.
7-tolline avatud raamiga puutetundliku ekraaniga monitor pakub praktilist tasakaalu kompaktsete mõõtmete, interaktiivse funktsionaalsuse ja paindliku seadmete integreerimise vahel. Erinevalt tavalistest lauaarvuti monitoridest on selle avatud raamiga konstruktsioon mõeldud paigaldamiseks kohandatud korpustesse, seinapaneelidesse, kioskitesse ja manussüsteemidesse. Peamised valikutegurid on ekraani eraldusvõime, heledus, puutetundlikkus, ühendusliidesed, paigaldusmõõtmed ja töötingimused. SKY-TDM toetab kohandamisvalikuid, nagu suure heledusega kuvarid, katteklaasi töötlemine, optiline sidumine, mehaanilised modifikatsioonid ja liidese reguleerimised, aidates originaalseadmete tootjatel välja töötada kuvalahendusi, mis vastavad nende rakendusnõuetele.
7-tolline avatud raamiga puuteekraaniga monitor on kompaktne interaktiivne ekraan, mis on mõeldud integreerimiseks seadmetesse, mitte kasutamiseks eraldiseisva töölauaekraanina. Tavaliselt ühendab see LCD-paneeli, puuteanduri, kontrolleri elektroonika ja kinnituskonstruktsiooni, mis võimaldab seadmete tootjatel paigaldada ekraani kohandatud esipaneeli taha.
Avatud raamiga disain annab originaalseadmete tootjatele suurema kontrolli valmistoote välimuse, paigalduskorralduse ja üldmõõtmete üle. Täieliku tarbijamonitori korpuse asemel saavad disainerid lisada ekraani otse seinale kinnitatavasse juhtseadmesse, juurdepääsuterminali või masina korpusesse.
SKY-TDM-i mudel ühendab tööstusliku kvaliteediga IPS LCD-paneeli ja projekteeritud mahtuvusliku (PCAP) mitme puutetundliku tehnoloogiaga. Standardne HDMI-videosisend ja USB-puuteühenduvus lihtsustavad integreerimist ühilduvate hostsüsteemidega, samas kui metallist avatud raami struktuur toetab manusinstallimist.
Targa kodu liideseid või hooneautomaatika seadmeid arendavate tootjate jaoks on tulemuseks kompaktne kuvaplatvorm, mida saab kohandada vastavalt erinevatele korpuse kujundustele ja kasutaja interaktsiooni nõuetele.
Lisateavet 7-tollise avatud raamiga puuteekraaniga monitori ja selle saadaolevate konfiguratsioonivalikute kohta.
IPS LCD-paneel pakub laia vaatenurka, aidates kasutajatel lugeda teavet seinale kinnitatud terminali või juhtjaama erinevatest kohtadest. See on eriti kasulik jagatud ruumides, kus kasutajad ei ole alati otse ekraaniga.
Sõltuvalt valitud konfiguratsioonist saab ekraani eraldusvõimet, heledust, kontrasti ja pinnatöötlust kohandada rakenduse visuaalsete nõuetega.
Projitseeritud mahtuvuslik puutetehnoloogia toetab intuitiivset suhtlust, sealhulgas koputamist, pühkimist ja muid toetatud mitme puudutusega žeste. See sobib graafiliste liideste jaoks, mis võimaldavad kasutajatel navigeerida menüüdes, reguleerida sätteid ja hallata ühendatud seadmeid.
Spetsiaalsete projektide puhul saab puutetundlikkust kohandada, et see vastaks sellistele nõuetele nagu kinda kasutamine, veega seotud puutetingimused või paksem katteklaas. Need funktsioonid tuleks kavandatud töökeskkonna jaoks täpsustada ja valideerida.
Avatud raami struktuur võimaldab monitoril sobituda kohandatud seadmete korpustesse ilma tavapärase välise monitori korpuseta. Reserveeritud kinnitusavad ja kohandatavad mehaanilised funktsioonid võivad aidata tootjatel ekraani oma korpuse kujundusega joondada.
SKY-TDM kirjeldab seda toodet kui manusrakendustes ööpäevaringseks tööks sobivat. Tegelik kasutuselevõtu usaldusväärsus sõltub kogu süsteemi konstruktsioonist, sealhulgas ventilatsioonist, toitekvaliteedist, temperatuurist, paigaldus- ja kasutustingimustest.
Sobivate riist- ja tarkvarakonfiguratsioonide jaoks saab monitori integreerida Windowsi, Linuxi, Androidi ja Raspberry Pi-põhiste süsteemidega. Enne kujunduse lõpetamist kinnitage videoväljundi, puutesisendi ja draiveri ühilduvus.
Väike ekraani suurus ja sisseehitatud konstruktsioon muudavad selle monitori eriti kasulikuks, kui seadmed vajavad interaktiivset liidest, kuid neil on piiratud paigaldusruum.
Näiteks võib nutika kodu süsteemiintegraator vajada seitsmetollist ekraani, mis mahub eelmääratletud seinakambrisse, jäädes samal ajal ligipääsetavaks kogu päevaks. Kohandatud avatud raamiga monitor suudab paigaldusavad, kaablite asendid ja puutepinna korpusega joondada, vähendades vajadust kogu juhtpaneeli ümber kujundada.
Rakenduse hindamisel peaksid insenerid arvestama ka vaatamiskaugust, ümbritsevat valgust, kasutaja juurdepääsu, eeldatavaid töötunde ja valmis korpuse pakutavat keskkonnakaitset.
Puutetehnoloogia mõjutab otseselt kasutatavust, tarkvara koostoimet ja sobivust töökeskkonda. PCAP ja takistuslikud puutetehnoloogiad täidavad erinevaid nõudeid, seega peaks otsus põhinema sellel, kuidas kasutajad seadmeid kasutavad.
| Võrdlustegur | PCAP Touch | Vastupidav puudutus |
|---|---|---|
| Interaktsioon | Toetab mitme puudutusega ja žestipõhiseid liideseid, kui see on vastavalt konfigureeritud | Üldiselt sobib otseseks osuta ja vali suhtluseks |
| Puudutage sisendit | Reageerib mahtuvuse muutustele | Reageerib puutepinnale avaldatavale survele |
| Kasutajakogemus | Sarnaselt kaasaegsetele nutitelefonidele ja tahvelarvutitele | Praktiline lihtsate kontrollitud sisestustoimingute jaoks |
| Kinda operatsioon | Nõuab ühilduvat puutehäälestust ja sobivaid kindaid | Toetab olenevalt disainist paljusid kinnaste ja pliiatsirakendusi |
| Tüüpilised rakendused | Nutikad kodupaneelid, sisetelefonid ja interaktiivsed terminalid | Valitud tööstuslikud juhtimissüsteemid ja spetsiaalsed sisendseadmed |
Moodsa nutika kodu liidese jaoks koos pühkimisega navigeerimise ja mitme puutega juhtnuppudega on PCAP sageli sobiv lähtepunkt. Konkreetsete kinnaste või puutepliiatsidega töötavate seadmete puhul võib rõhupõhist takistuslikku puudutust hinnata.
Kumbki tehnoloogia pole universaalselt parem. Parim valik sõltub kasutajaliidest, katteklaasist, töökeskkonnast ja nõutavast puutekäitumisest. Saadaolevate integreerimisvõimaluste võrdlemisel vaadake üle SKY-TDM-i puutepaneeli- ja kuvalahendused.
Ekraani suurus üksi ei määra, kas monitor sobib manussüsteemiga. Ostjad peaksid koos läbi vaatama optilised, elektrilised, mehaanilised ja keskkonnaspetsifikatsioonid.
| Spetsifikatsioon | Avaldatud tooteteave | Miks see on oluline |
|---|---|---|
| Ekraani suurus | 7 tolli | Määrab kuva kategooria ja saadaoleva liidese ruumi. |
| Kuvamise tehnoloogia | Tööstusliku kvaliteediga IPS LCD | Toetab lainurkvaatamist fikseeritud paigalduste puhul. |
| Resolutsioon | Kinnitage tellitud konfiguratsioon | Mõjutab teksti selgust, ikoone ja liidese paigutust. |
| Puutetehnoloogia | PCAP multi-touch | Toetab reageerivaid interaktiivseid liideseid. |
| Video liides | HDMI | Ühendab kuvari ühilduva hostseadmega. |
| Puutetundlik liides | USB | Edastab puutetundliku sisendi hostsüsteemi. |
| Toiteallikas | Kinnitage valitud mudeli nõuded | Tagab elektrilise ühilduvuse seadmetega. |
| Paigaldamine | Avatud raami sisseehitatud paigaldus | Määrab korpuse väljalõiked ja mehaanilise kinnituse. |
| Kohandamine | Heledus, klaasitöötlus, liimimine ja mehaanilised võimalused | Aitab kohandada monitori projektispetsiifiliste nõuetega. |
Enne tellimist küsige uusimat tehnilist andmelehte ja mehaanilist joonist. Kinnitage aktiivne kuvaala, üldmõõtmed, kinnitusavade asendid, kaabli vahe, toitepistik ja hosti liidese nõuded.
Heledus peaks sobima ka paigalduskeskkonnaga. Tavaline siseruumides olev juhtpaneel ei pruugi nõuda sama heledust kui ereda akna lähedale paigutatud ekraan. SKY-TDM loetleb sobivate konfiguratsioonide jaoks kuni 1000 niti suure heledusega kohandamisvalikud; lõplik väärtus tuleks valitud mudeli jaoks kinnitada.
OEM-seadmetel on harva identsed korpuse mõõtmed või töönõuded. Kohandamine aitab ekraani joondada kogu tootega, selle asemel, et sundida insenere standardse monitori ümbritsevaid komponente ümber kujundama.
SKY-TDM pakub kohandamisvalikuid, mis võivad hõlmata järgmist:
Optilist sidumist, puutetundlikku häälestamist ja keskkonnakaitset ei tohiks käsitleda vahetatavate funktsioonidena. Näiteks võib liimimine parandada optilist jõudlust ja aidata vähendada ruumi, kuhu tolm või niiskus võib koguneda, kuid see ei määra automaatselt kindlat IP-reitingut ega muuda kogu seadet veekindlaks.
Projektimeeskondade jaoks on kõige tõhusam lähenemisviis enne kohandatud näidise taotlemist määratleda mehaaniline joonis, liidese nõuded, sihtmärgi heledus, puutekäitumine ja töötingimused.
Struktureeritud hindamine aitab vältida ühilduvusprobleeme prototüüpide ja masstootmise ajal. Tarnijate ja konfiguratsioonide võrdlemisel kasutage järgmist kontroll-loendit.
Need sammud on eriti olulised toodete puhul, mida toodetakse mitme tootmistsükli jooksul. Varajane valideerimine võib pärast tootmise algust vähendada korpuse ümbertöötamist, integreerimise viivitusi ja välditavaid muudatusi.
Selle peamine eelis on kompaktne interaktiivne integratsioon. Avatud raami konstruktsioon võimaldab tootjatel manustada ekraani kohandatud seadmete korpustesse, samas kui puutefunktsioon võimaldab kasutajal otsest juhtimist, ilma et oleks vaja eraldi klaviatuuri või hiirt.
Jah. Saadaolevad kohandamisvõimalused hõlmavad mehaanilisi mõõtmeid, kinnitusavade asukohti, kaablite paigutust, katteklaasi ja valitud liidese funktsioone. Jagage teostatavuse kinnitamiseks korpuse joonist ja paigaldusnõudeid.
SKY-TDM määrab monitori pidevaks tööks sobivates sisseehitatud rakendustes. Tegelik kasutusiga ja töökindlus sõltuvad lõplikust konfiguratsioonist, ümbritsevast temperatuurist, toiteallikast, ventilatsioonist ja töötingimustest. Enne juurutamist kinnitage nõutavad valideerimiskriteeriumid.
Tooteteave tuvastab standardliidestena HDMI-videosisendi ja USB-puuteühenduse. Muud liidese konfiguratsioonid võivad olla kohandamise teel saadaval. Enne tellimist kinnitage ühilduvus kavandatud hosti riistvaraga.
Saadaval on heleduse kohandamine, sobivate konfiguratsioonide jaoks on loetletud kuni 1000 niti heleduse valikud. Optiline sidumine ja sobivad pinnatöötlused võivad samuti aidata parandada loetavust. Tegelik jõudlus sõltub paigaldusest, peegeldustest ja ümbritsevast valgustusest.
SKY-TDM tuvastab Windowsi, Linuxi ja Androidi ühilduvuse ning sobivates konfiguratsioonides toetatakse ka Raspberry Pi-põhiseid süsteeme. Kontrollige integratsiooni testimise ajal hosti videoväljundit, USB-puutetuge, draivereid ja tarkvaranõudeid.
Esitage vajalik kogus, rakendus, eraldusvõime, heledus, puutetehnoloogia, liidese nõuded, paigaldusjoonis, töökeskkond ja kõik kohandamisvajadused. Need üksikasjad aitavad tarnijal soovitada sobivat konfiguratsiooni ja hinnata tootmisnõudeid.
7-tolline avatud raamiga puutetundliku ekraaniga monitor on praktiline valik seadmetootjatele, kes vajavad paindliku mehaanilise integratsiooniga kompaktset interaktiivset ekraani. Selle sobivus sõltub enamast kui ekraani suurusest: eraldusvõime, heledus, puutetehnoloogia, paigaldusmõõtmed, liidesed ja töötingimused peavad kõik ühtima valmistootega.
IPS-ekraanitehnoloogia, PCAP multi-touch, HDMI-videosisendi, USB-puuteühenduse ja kohandamisvõimalustega saab SKY-TDM-i lahendus toetada nutikaid kodu juhtpaneele, hoone sisetelefone, juurdepääsuterminale ja muid manustatud rakendusi. Usaldusväärse integratsiooni saavutamiseks on oluline spetsifikatsioonide hoolikas ülevaatus ja näidistestimine.
Kas plaanite uut nutikat kodu terminali, sisetelefonisüsteemi või tööstuslikku juhtimisliidest?Tutvuge 7-tollise avatud raamiga puuteekraaniga monitoriga javõtke meiega ühendustet arutada oma kuva spetsifikatsioone, mehaanilisi jooniseid, OEM-i kohandamisnõudeid ja projekti ajakava. SKY-TDM aitab teil hinnata teie järgmise tootearendusprojekti jaoks sobivat ekraanikonfiguratsiooni.
