Artikli kokkuvõte:Tööstuslike kuvasüsteemide arenedes seisavad insenerid sageli silmitsi praktilise väljakutsega: ühendada kaasaegsed LVDS-signaaliallikad TFT LCD-paneelidega, mis toetuvad endiselt TTL/RGB liidestele. TheLVDS-i TTL-signaali teisendusplaatalatesSKY-TDMpakub praktilist silla nende kahe kuvatehnoloogia vahel, aidates seadmete tootjatel olemasolevaid LCD-paneele taaskasutada, vähendades samal ajal ümberkujundamise kulusid, arendusaega ja integreerimise keerukust. Tööstusliku kvaliteediga PCB disaini, stabiilse signaaliedastuse, integreeritud LED-taustavalgustuse, reguleeritava VCOM-i ja kohandamistoega seda tüüpi konversiooniplaat sobib tööstuslikele HMI-dele, meditsiiniseadmetele, manussüsteemidele, transpordiseadmetele ja muudele kuvarakendustele.
AnLVDS-i TTL-signaali teisendusplaaton kuvari liidese ahel, mis on loodud LVDS-diferentsiaalkuvasignaalide teisendamiseks TTL/RGB paralleelsignaalideks, mida nõuavad ühilduvad TFT LCD-paneelid. See funktsioon muutub eriti oluliseks, kui tööstusarvuti, sisseehitatud kontroller või kuvaallikas pakub LVDS-väljundit, samas kui valitud LCD-paneel kasutab TTL/RGB-liidest.
Muidu sobiva vedelkristallpaneeli väljavahetamise või terve juhtimissüsteemi ümberkujundamise asemel saavad insenerid signaaliallika ja kuvari vahele lisada konversiooniplaadi. See lähenemisviis võib olla eriti väärtuslik seadmete päranduuenduse, kohandatud tööstuslike kuvarite ja projektide puhul, kus olemasolevad LCD-varud peavad jääma kasutusse.

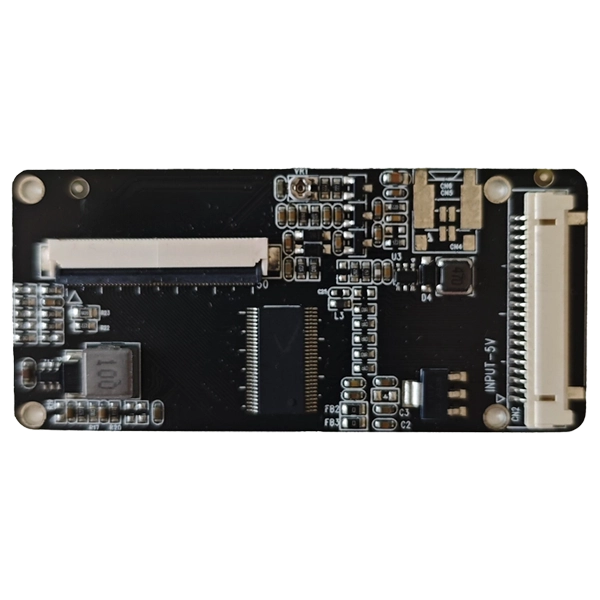

SKY-TDM-i lahendus on loodud tööstusliku kuvari integreerimisele. Standardkonfiguratsioon toetab an8-bitine LVDS-sisendja a50-kontaktiline TTL/RGB LCD väljund, 5 V sisendtoite, integreeritud LED-draiveri, VCOM-i reguleerimise ja töötemperatuuri vahemikuga-20°C kuni +70°C.
Kuvari liidesed ei ole alati vahetatavad. LVDS ja TTL/RGB kasutavad pildiandmete edastamiseks erinevaid meetodeid, mis tähendab, et otseühendus ei ole üldiselt võimalik, kui allikas ja LCD-paneel kasutavad erinevat liidese arhitektuuri.
See tekitab OEM-seadmete tootjatele mitmeid väljakutseid:
Korralikult konstrueeritud konversiooniplaat kõrvaldab liidese mittevastavuse, hoides ülejäänud kuvaarhitektuuri suhteliselt muutumatuna. Pärandseadmeid uuendavate tootjate jaoks võib see olla tõhusam viis kui kogu kuvasüsteemi ümberkujundamine.
Signaali terviklikkus on kuva teisendamisel üks olulisemaid tegureid. Optimeeritud diferentsiaalmarsruutimine aitab vähendada signaali moonutusi ja toetab stabiilset pildiedastust LVDS-i allika ja konversiooniahela vahel.
Tööstusseadmed töötavad sageli koos mootorite, lülitustoiteallikate, sideseadmete ja muude elektromagnetiliste häirete allikatega. Hoolikalt kavandatud PCB paigutus ja toitearhitektuur võivad aidata vähendada soovimatuid häireid ja parandada süsteemi üldist stabiilsust.
Plaat pakub ühilduvate TFT-paneelide jaoks 50-kontaktilise TTL/RGB LCD-liidest. Liides sisaldab RGB andmeid, sünkroonimissignaale, kella, toitega seotud signaale, VCOM-i, lähtestamist ja muid kuvari juhtimisühendusi.
Integreeritud LED-taustavalgustuse draiver aitab lihtsustada ekraani üldist arhitektuuri. Mitme sõltumatu vooluahela hankimise asemel saavad seadmete tootjad integreerida teisendus- ja taustvalgustuse funktsioonid kompaktsemasse kuvalahendusse.
VCOM-i reguleerimine annab täiendavat paindlikkust plaadi sobitamisel erinevate LCD-paneelidega. Insenerid saavad ekraani konfiguratsiooni peenhäälestada, et saavutada valitud paneeli jaoks sobiv pildi jõudlus.
Ekraani integreerimise projektid nõuavad sageli kohandatud pistikuid, tihvtide määratlusi, kaabli pikkusi, paigalduskohti, püsivara konfiguratsioone või LCD-ekraani ajastusparameetreid. Konversiooniplaadi tootja, kes suudab neid elemente kohandada, võib OEM-klientide integreerimistööd oluliselt vähendada.
Järgmine tabel võtab kokku SKY-TDM tüüpilise konfiguratsiooniLVDS-i TTL-signaali teisendusplaat. Tegelikud spetsifikatsioonid võivad olenevalt valitud LCD-paneelist ja kohandatud projektinõuetest erineda.
| Üksus | Tüüpiline spetsifikatsioon |
|---|---|
| Sisendliides | LVDS, 8-bitine |
| LCD väljundliides | TTL/RGB, 50 kontaktiga |
| Sisendpinge | 5V |
| Taustvalgustuse draiver | Integreeritud LED-draiver |
| VCOM-i reguleerimine | Toetatud |
| Töötemperatuur | -20°C kuni +70°C |
| Kohandatud disain | Toetatud |
| Tüüpiline LVDS-pistik | HRS DF14-20 / DF19-20 liides |
| LCD pistik | TTL FFC 50-pin |
Inseneriprojektide puhul tuleks liidese spetsifikatsioone alati võrrelda täpse LCD-paneeli andmelehega. Ainuüksi kontaktide arv ei garanteeri ühilduvust, kuna signaali määratlused, pingenõuded, ajastus, orientatsioon ja pistikute määramised võivad paneelide vahel erineda.
LVDS-TTL-i teisendamise paindlikkus muudab selle tehnoloogia kasulikuks mitmesugustes tööstuslikes ja manustatud kuvaprojektides.
Näiteks võib seadmetootjal olla tõestatud 50-kontaktiline TTL LCD-paneel, mis on juba väljakujunenud masinasse integreeritud. Kui asenduskontroller väljastab LVDS-i, mitte TTL/RGB, võib konversiooniplaat pakkuda liidesesillat, ilma et tootja peaks kogu kuvarikomplekti välja vahetama.
Konversiooniplaadi valimine peaks algama vedelkristallpaneelist, mitte lihtsalt soovitud pistikutüübist. Enne tellimuse esitamist peaksid insenerid koguma kogu paneeliliidese teabe.
Kontrollige, kas allikas pakub ühe- või kahekanalilist LVDS-i, bitisügavust, signaali ajastust, pingenõudeid ja pistiku konfiguratsiooni. SKY-TDM-i standardlahendus toetab ühe kanaliga 8-bitist LVDS-sisendit, samas kui kohandatud disainilahendusi saab hinnata erinevate nõuete järgi.
50-kontaktiline TTL-pistik ei tähenda tingimata, et iga LCD-ekraan kasutab sama pinouti. RGB-andmeid, HSYNC-i, VSYNC-i, DE, DCLK-i, VCOM-i, toite-, taustvalgus- ja juhtsignaale tuleks hoolikalt võrrelda teisendusplaadi määratlusega.
LCD eraldusvõime, pikslikell, horisontaalne ajastus, vertikaalne ajastus ja sünkroonimisnõuded peaksid vastama tahvli konfiguratsioonile. Erinevate LCD-mudelite puhul võib olla vajalik püsivara või riistvara kohandamine.
Valiku etapis tuleks arvesse võtta pistiku asukohta, kaabli pikkust, PCB mõõtmeid, paigaldusavasid ja olemasolevat paigaldusruumi. Kompaktne kohandatud PCB võib lihtsustada integreerimist piiratud siseruumiga seadmetesse.
Tööstusprojektide puhul on esialgne valim vaid üks osa hankeotsusest. Ostjad peaksid hindama ka insenerituge, kohandamisvõimalusi, kvaliteedikontrolli, proovide testimist, tootmisvõimsust ja toote pikaajalist saadavust.
Tööstuslike ostjate jaoks ületab konversiooniplaadi väärtus põhisignaali muundamise. SKY-TDM positsioneerib oma lahenduse osana laiemast tööstusliku kuvari integreerimisteenusest, toetades OEM- ja ODM-projekte alates ühilduvuse hindamisest kuni tootmiseni.
Peamised eelised hõlmavad järgmist:
See ühekordne lähenemine võib olla eriti kasulik originaalseadmete tootjatele, kes vajavad üldise arendusplaadi asemel konkreetse LCD-ga sobitatud konversiooniplaati. Kinnitades projekti alguses LCD mudeli, liidese määratluse, eraldusvõime, pistiku ja mehaanilised nõuded, saavad insenerid enne masstootmist vähendada ühilduvusriske.
Standardlahendus on mõeldud ühilduvate TFT LCD paneelide jaoks, mis kasutavad 50-kontaktilist TTL/RGB liidest. Täpne ühilduvus sõltub LCD-ekraani viigu määratlusest, ajastusest, eraldusvõimest, pingest ja muudest elektrinõuetest.
Jah. OEM- ja ODM-projektide puhul saab pistikutüüpe, tihvtide määramist, kaabli pikkust ja liidese määratlusi kohandada vastavalt siht-LCD-le ja seadmete struktuurile.
Jah. Vastavate riist- või püsivara konfiguratsioonide jaoks saab hinnata erinevaid LCD eraldusvõimet ja ajastusnõudeid. Insenerid peaksid ühilduvuse hindamiseks esitama täpse LCD-mudeli või andmelehe.
Jah. Plaat on mõeldud tööstuslikuks kuvari integreerimiseks ja toetab töötemperatuuri vahemikus -20°C kuni +70°C. Selle PCB paigutus, toitekonstruktsioon ja signaaliarhitektuur on optimeeritud stabiilseks tööks nõudlikes rakendustes.
Jah. Vajadusel saab pakkuda sobivaid kaablikomplekte, sealhulgas LVDS-kaableid, taustvalgustuse kaableid, toitekaableid ja kohandatud rakmeid.
Standardversioon toetab ühe kanaliga 8-bitist LVDS-sisendit. Kahe kanaliga LVDS-i nõudeid saab hinnata kohandatud plaadi arendamiseks vastavalt siht-LCD ajastus- ja liidese spetsifikatsioonidele.
Jah. Tööstusprojektide puhul on tungivalt soovitatav näidishindamine. Konversiooniplaadi testimine tegeliku LCD-paneeli ja süsteemikontrolleriga võib enne helitugevuse tootmist kontrollida signaali ühilduvust, pildikvaliteeti, ajastust, taustvalgustuse toimimist ja mehaanilist integreerimist.
AnLVDS-i TTL-signaali teisendusplaatvõib olla tõhus lahendus, kui kaasaegsed LVDS-põhised süsteemid peavad töötama olemasolevate TTL/RGB TFT LCD-paneelidega. Kombineerides stabiilse signaali muundamise, tööstuslikule orienteeritud PCB-disaini, integreeritud taustvalgustuse juhtimise, VCOM-i reguleerimise ja kohandamisvõimalused, võib see aidata originaalseadmete tootjatel ekraani integreerimist lihtsustada, laiendades samal ajal olemasoleva LCD-riistvara kasutatavust. Projektide puhul, mis nõuavad kohandatud liideseid, LCD ühilduvuse hindamist, kaablite sobitamist või tootmistuge, võib kogenud tööstusliku kuvari partneri valimine muuta prototüübilt masstootmisele ülemineku palju tõhusamaks. Kui otsite usaldusväärset Hiina tootjat ja tarnijat kohandatud toote jaoksLVDS-i TTL-signaali teisendusplaat, võtke meiega ühendustoma LCD mudeli, liidese definitsiooni, eraldusvõime ja süsteeminõuetega, et arutada sobivat lahendust SKY-TDM insenerimeeskonnaga.
