Puutepaneelid on palju enamat kui lihtsalt läbipaistev pind. Selle sisemine struktuur, juhtivad materjalid, valmistamise täpsus ja elektriline disain määravad kõik selle, kas see suudab reaalsetes rakendustes usaldusväärselt ja stabiilselt töötada.
Tööstusseadmete tootjate jaoks läheb õige tööstusliku puutepaneeli valimine palju kaugemale kui lihtsalt ekraani suuruste või liideste võrdlemine. Stabiilse töö tagamiseks keerulistes keskkondades on oluline mõista, kuidas puutepaneeli tööpõhimõtted, tootmisprotsessid ja struktuurne disain mõjutavad toote vastupidavust, täpsust ja pikaajalist tööstabiilsust.

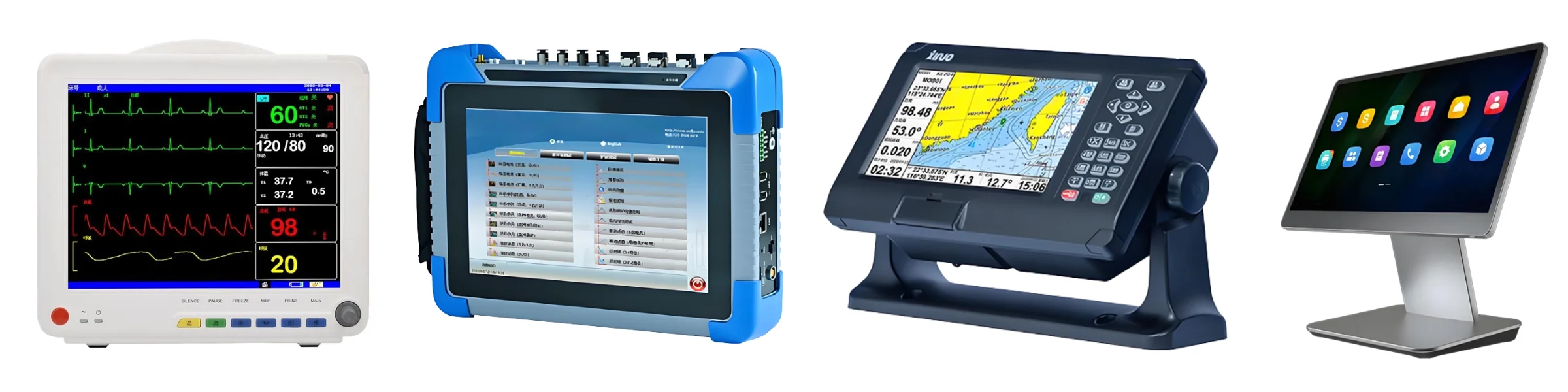

SKY-TDMpakub peamiselt kohandatud puutepaneelilahendusi tööstuslikele juhtimissüsteemidele, meditsiiniseadmetele, autoelektroonikale, iseteeninduskioskitele ja muudele rakendustele, mis nõuavad usaldusväärset inimese ja masina suhtlust.
Meie tooteportfelli kuuluvad projekteeritud mahtuvuslikud (PCAP) puutepaneelid, samuti 4-, 5- ja 8-juhtmelised takistuslikud puutepaneelid. Igal tehnoloogial on oma ainulaadsed tööpõhimõtted, konstruktsioonilahendused ja tootmisprotsessid, mis muudab need sobivaks erinevates rakendusvaldkondades.
PCAP (Projected Capacitive) puutepaneelid saavutavad täpse puutejuhtimise, tuvastades muutused elektriväljas, samas kui takistuslikud puutepaneelid saavutavad selle, tuvastades elektrisignaali kõikumised, mis on põhjustatud juhtivate kihtide vahelisest füüsilisest kontaktist.
Kuigi mõlemad tehnoloogiad võimaldavad kasutajatel ekraaniga otse suhelda, erinevad need oluliselt materjalide, elektroodide konfiguratsiooni ja montaažiprotsesside poolest.

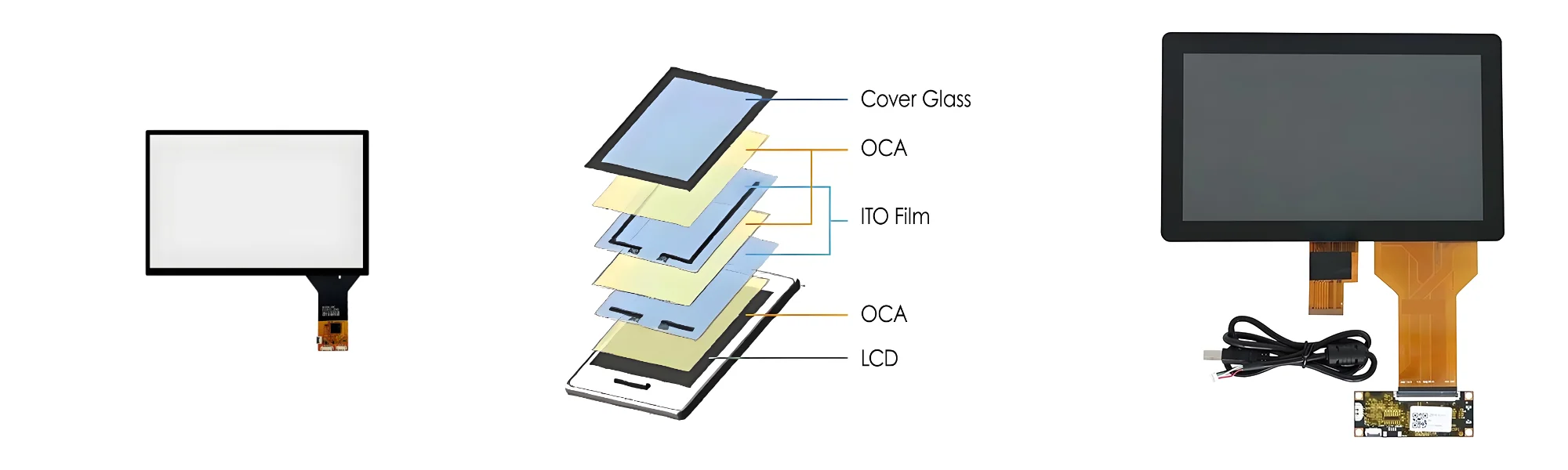

PCAP puutepaneeli struktuur koosneb järgmistest komponentidest:
● Katke klaas või muud sobivad kattepinna komponendid
● Läbipaistvad juhtivad elektroodikihid
● Isolatsiooni- ja tugimaterjalid (nt OCA, SCA)
● Flexible Printed Circuits (FPC)
● Puuteekraaniga kontrolleri plaat
Iga konfiguratsioon pakub erinevaid kompromisse optilise jõudluse, mehaaniliste omaduste, paksuse ja kulude vahel, muutes need kohandatavaks erinevate rakendusstsenaariumitega.

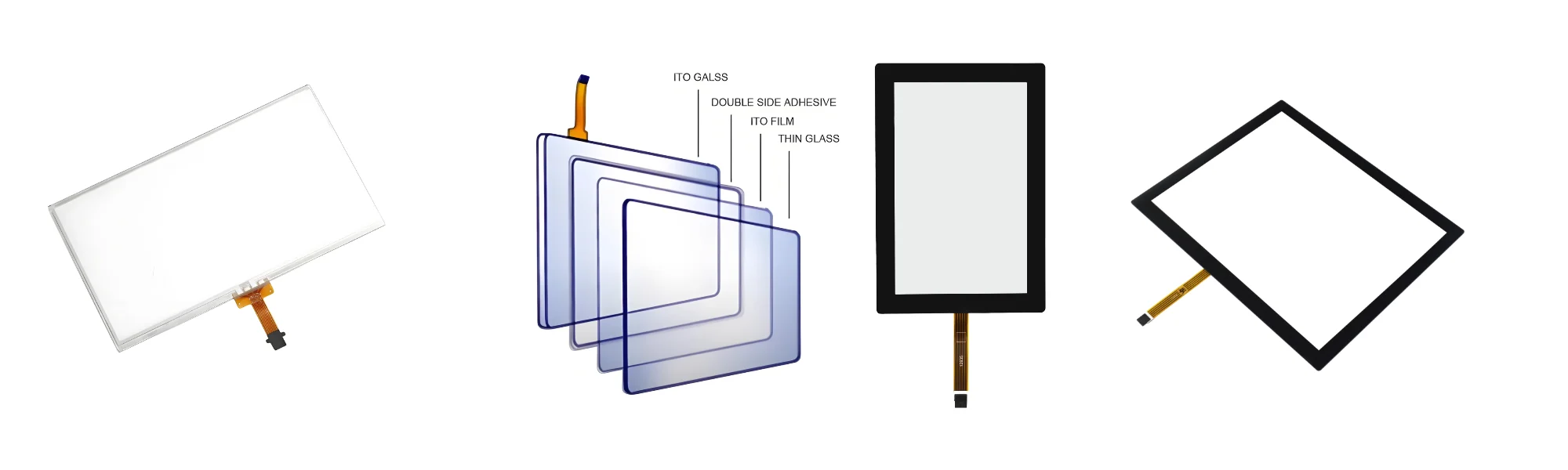

Takistusliku puutepaneeli struktuur koosneb tavaliselt kahest juhtivast kihist, mis on eraldatud mikroskoopiliste isoleerivate vahepunktidega.
Peamine kiht on tavaliselt painduv kile, mis on kaetud läbipaistva juhtiva materjaliga, alumine kiht aga klaas või muu juhtiva kattega substraat.
Kui kasutaja vajutab ekraani pinda, deformeerub ülemine kiht, et puutuda kokku alumise juhtiva kihiga. Seejärel mõõdab kontroller saadud elektrilisi signaale, et määrata puute täpne asukoht.
Sõltuvalt konkreetsetest konstruktsiooninõuetest võib see sisaldada ka kaitsekatteid, servateipe, painduvaid kaableid ja mehaanilisi tugikomponente.
See rõhupõhine tööpõhimõte ei võimalda takistuslikul puuteekraanil mitte ainult toetada palja käega töötamist, vaid muudab need ühilduvaks ka kinnastega töötamise ja sobivate pliiatsite või kõvade esemete kasutamisega.
PCAP mahtuvuslike puutepaneelide tootmine nõuab täpset juhtimist juhtivate jälgede, optiliste pindade, joondamise täpsuse ja elektriühenduste üle.
Kuigi tootmisprotsess varieerub sõltuvalt anduri materjalidest ja konstruktsiooni ülesehitusest, sisaldavad peamised tootmisetapid tavaliselt järgmisi etappe.
Tootmisprotsess hõlmab katteklaasi, anduri aluspindade, läbipaistvate juhtivate materjalide, painduvate trükiskeemide (FPC), kleeplintide ja muude komponentide kontrolli. Materjali kvaliteet mõjutab otseselt optilist selgust, elektrilist jõudlust, lamineerimise töökindlust ja lõpptoote mehaanilist tugevust. Tööstusprojektide puhul määratakse materjalivalik lähtudes seadmete töökeskkonnast ja mehaanilistest nõuetest.
Sõltuvalt disaininõuetest läbib katteklaas selliseid protsesse nagu lõikamine, servade lihvimine, puurimine, poleerimine ja keemiline tugevdamine. Rakendada saab ka kohandatud siiditrükitud ääriseid, logosid, dekoratiivseid mustreid ja kinnitusfunktsioone. Olenevalt valitud materjalide ja disaini ühilduvusest võib peale kanda pinnatöötlusi nagu pimestamisvastane (AG), peegeldusvastane (AR), sõrmejäljevastane (AF) ja määrdumisvastane kattekiht. Need töötlused aitavad puutetundlikul ekraanil kohaneda erinevate valgustingimuste, puhastusprotseduuride ja esteetiliste nõuetega.
Mahtuvuslikud andurid sisaldavad läbipaistvaid juhtivaid elektroode, mis on paigutatud spetsiaalsetesse massiividesse, et tuvastada mahtuvuse muutusi. Elektroodide jäljemustrid ja marsruutimisskeemid määravad, kuidas puutesignaale tuvastatakse ja kontrollerile edastatakse.
Olenevalt anduritehnoloogiast võib tootmisprotsess hõlmata fotolitograafilist söövitamist, lasertöötlust, printimist või muid sobivaid meetodeid. Tootmise täpsus on kriitiline, kuna juhtivate jälgede defektid võivad puutetundlikkust ja toote konsistentsi negatiivselt mõjutada.
Andur peab olema FPC kaudu puutekontrolleriga elektriliselt ühendatud. Liimimisprotsess nõuab täpset joondamist ja kontrollitud töötlemistingimusi. Usaldusväärsed elektriühendused aitavad minimeerida ühenduse tõrkeid ja tagada stabiilse side anduri ja kontrolleri vahel.
Katteklaas ja andur on lamineeritud kokku sobiva läbipaistva liimiga. Lamineerimise kvaliteet mõjutab otseselt toote välimust, optilist jõudlust ja mehaanilist terviklikkust. Tootmise ajal tuleb tolmu, mullide, joonduse kõrvalekaldeid ja liimivigu rangelt kontrollida.
Valmis PCAP mahtuvuslikke puutepaneele kontrollitakse välimuse, puutetundlikkuse, elektroodide järjepidevuse ja sihtkontrolleriga ühilduvuse osas. Konkreetsete projektide puhul võivad lisatestid hõlmata mitme puutega jõudlust, kinnaskäega töötamist, veehäiretega töötamist, laial temperatuuril töötamist ja elektromagnetilise ühilduvuse (EMC) testimist.
Materjali valik peaks põhinema peamiselt rakenduse stsenaariumil, et vältida üleprojekteerimist ja tarbetut kulude kasvu. Neid täpsemaid teste ei tohiks pidada iga PCAP puutepaneeli standardkonfiguratsiooniks.
4-juhtmeline takistuslik puutepaneel koosneb tavaliselt painduvast ülemisest juhtivast kilest ja alumisest juhtivast substraadist, mis on eraldatud isoleerivate vahepunktidega.
Tavalises konstruktsioonis kannab alumine substraat X-telje elektroode, ülemine kile aga Y-telje elektroode. Kui rõhk viib kaks juhtivat pinda kokku, rakendab kontroller vastavale elektroodikomplektile pinget ja mõõdab saadud signaale puutekoordinaatide arvutamiseks. Tootmisprotsess hõlmab üldiselt:
● Materjali ettevalmistamine: PET-kilede, juhtivate substraatide, vahematerjalide, kleeplintide ja painduvate trükiskeemide (FPC) valimine paneeli spetsifikatsioonide alusel.
● Juhtiva kihi töötlemine: sobivate tootmisprotsesside kasutamine takistuslike pindade ja elektroodide valmistamiseks.
● Vahepunktide moodustumine: ühtsete isoleerivate punktide trükkimine juhtivale põhimikule tagamaks, et juhtivad kihid jäävad üksteisest eraldatuks, kui paneeli ei vajutata.
● Siiditrükk ja perifeerne töötlemine: dekoratiivsete ääriste, isoleerivate mustrite või muude täpsustatud funktsioonide valmistamine vastavalt vajadusele.
● Lamineerimine ja kokkupanek: ülemise kile ja alumise substraadi joondamine ja kokkupanek, säilitades samal ajal nõutava vahekauguse ja mehaanilised omadused.
● FPC-ühendus ja ülevaatus: elektriühenduste lõpuleviimine, millele järgneb koordinaatide, takistuse, välimuse ja funktsionaalsuse kontrollimine.
4-juhtmeline takistuslik puutepaneel on väga kulutõhus lahendus.
5-juhtmelisel takistuslikul puutepaneelil on erinev elektroodide konfiguratsioon võrreldes 4-juhtmelise versiooniga. Tüüpilise konstruktsiooni korral toimib alumine juhtiv substraat tundliku pinnana, mille neljas nurgas on elektroodid, mis loovad mõõtmise elektrivälja, samas kui ülemine juhtiv kile toimib peamiselt pingetundliku kihina.
8-juhtmeline takistuslik puutepaneel põhineb traditsioonilisel 4-juhtmelisel arhitektuuril, lisades stabiilsemate elektriliste mõõtmiste saavutamiseks lisaühendusi.
Sobiva puuteekraani valimine sõltub konkreetsest rakendusest:
4-juhtmelised takistuslikud puutepaneelid sobivad kõige paremini rakenduste jaoks, millel on ranged kulupiirangud.
5-juhtmelised takistuslikud puutepaneelid on väga ideaalsed tööstuslikeks rakendusteks, mis hõlmavad kõrgsageduslikke toiminguid, sagedast kontakti ja eeldatavat pikka kasutusiga.
8-juhtmelised takistuslikud puutepaneelid sobivad karmides keskkondades, kus on vaja ülimat stabiilsust.
Erinevates tööstuskeskkondades on puutetundlikkuse, vastupidavuse, optilise kvaliteedi ja tööpaindlikkuse kombinatsioonile erinevad nõuded.
Tööstusautomaatika ja inimese-masina liidesed (HMI)
Tööstuslikud juhtpaneelid nõuavad tavaliselt stabiilset puutetundlikkust, usaldusväärset tööd ja ühilduvust seadmete juhtimissüsteemidega.
PCAP puuteekraanid sobivad ideaalselt liideste jaoks, mis nõuavad klaaspinda, intuitiivset juhtimist ja mitme puutetundliku funktsiooni. Vastupidi, takistustehnoloogia sobib rakendustele, mis nõuavad rõhupõhist sisendit või ühilduvust erinevate kinnaste ja pliiatsidega.
Meditsiiniseadmed
Meditsiiniinstrumendid nõuavad kergesti puhastatavaid pindu, kontrollitud mehaanilisi mõõtmeid ja usaldusväärset puutetundlikkust.
PCAP puutepaneelidel on sile klaasist esipaneeli disain, samas kui takistuslikud paneelid sobivad hästi instrumentidele, kus rõhu sisend ja ühilduvus spetsiaalsete osutustööriistadega on prioriteetsed.
Iseteeninduskioskid ja tööstusseadmed
Iseteeninduskioskid, müügiautomaadid, printerid ja seadmete liidesed võivad vajada kohandatud katteklaasi, paigaldusmõõtmeid, FPC-marsruutimist ja kontrolleri ühilduvust.
PCAP puutepaneelid pakuvad kaasaegset kasutuskogemust, samas kui takistustehnoloogia sobib paremini rakenduste jaoks, millel on spetsiifilised sisendnõuded või ranged kulupiirangud.
Transpordi- ja väliseadmed
Raudteesüsteemid, mereelektroonika, laadimisjaamad ja välistingimustes kasutatavad juhtimisterminalid seisavad sageli silmitsi probleemidega, nagu temperatuurikõikumised, niiskus, vibratsioon või tugev ümbritsev valgus.
Nendes rakendustes tuleb puuteekraani hinnata kogu süsteemi lahutamatuks osaks. Üldist töökindlust mõjutavad sellised tegurid nagu katteklaas, tihendusdisain, liimid, kontrolleri sätted, ekraani heledus ja mehaanilised kinnitusmeetodid.
Olenemata sellest, kas kasutatakse PCAP-i või takistustehnoloogiat, ei saa eeldada, et neil on oma olemuselt veekindel, päikesevalguse käes loetav või keskkonnakaitsevõime ilma nõuetekohase disaini ja valideerimiseta.
Sobiva tarnija valimisel on soovitatav arvestada järgmiste teguritega:
● PCAP-i ja takistuslike puutepaneelide struktuuride töökogemus
● 4-, 5- ja 8-juhtmelise takistusliku konfiguratsiooni saadavus
● Materjalide valiku ja struktuuri kohandamise võimalus
● Andurite valmistamise, siiditrükkimise, lamineerimise ja kokkupaneku protsessi juhtimine
● Ühilduvus FPC-de ja puutekontrolleritega
● Mõõtmete täpsus koos põhjalike kvaliteedikontrolli dokumentide ja protseduuridega
● Prototüüpimise tugi ja masstootmise järjepidevus
● Tehniline side tõhusus ja pikaajaline tarnevõime
Pakume kohandatud puutepaneelilahendusi OEM- ja ODM-projektidele, aidates klientidel puutepaneelide struktuure, materjale, mõõtmeid, elektriühendusi ja rakendusnõudeid põhjalikult hinnata.
Ükskõik, kas vajate PCAP mahtuvuslikke puutepaneele või 4-, 5- ja 8-juhtmelisi takistuslikke puutepaneele, saame valida optimaalse mehaanilise lahenduse, mis vastab teie seadme funktsionaalsetele, mehaanilistele ja keskkonnanõuetele.
Tere tulemast ühendust võtmaSKY-TDMPCAP mahtuvuslike puutepaneelide, 4-, 5- ja 8-juhtmeliste takistuslike puutepaneelide arutamiseks ning laske meil kohandada puutepaneeli lahendus teie järgmise projekti jaoks.
