Puutetundliku ja ekraani integreerimine: tõhusam iseteenindusseadmete disainilahendus

LCD moodulid + LCD draiveriplaadid + puutepaneelid + erinevad kaablid + mehaanilised konstruktsioonikomponendid

See terviklik integreerimine on muutunud kohandatud projektide oluliseks nõudeks, mis tähistab nihet traditsioonilisest eraldiseisvatele LCD-moodulitele tuginemisest. Varem vajasid enamik projekte ainult üksikuid komponente, nagu eraldi puutepaneelid või eraldiseisvad LCD-moodulid. Tööstuse arenedes on aga ressursside integreerimine muutunud projekti algatamise otsustavaks teguriks.

Kui need komponendid hangitakse ja monteeritakse erinevatelt tarnijatelt, tekivad sageli sellised probleemid nagu komponentide ühilduvus, siseruumi paigutus ja koosteprotsessid, mis põhjustavad toodete mittevastavust. See on ainulaadne väljakutse, mis on omane kohandatud projektidele.

SKY-TDMTooted on mõeldud peamiselt kohandatud projektide vajaduste rahuldamiseks tööstus-, meditsiini-, iseteeninduskioski- ja raudteetransiidirakendustes. Pakume integreeritud puute- ja kuvalahendusi ühilduvus- ja sobitamisprobleemide lahendamiseks kogu projekti elutsükli jooksul.

Üks kuvamoodul, mitu funktsiooni

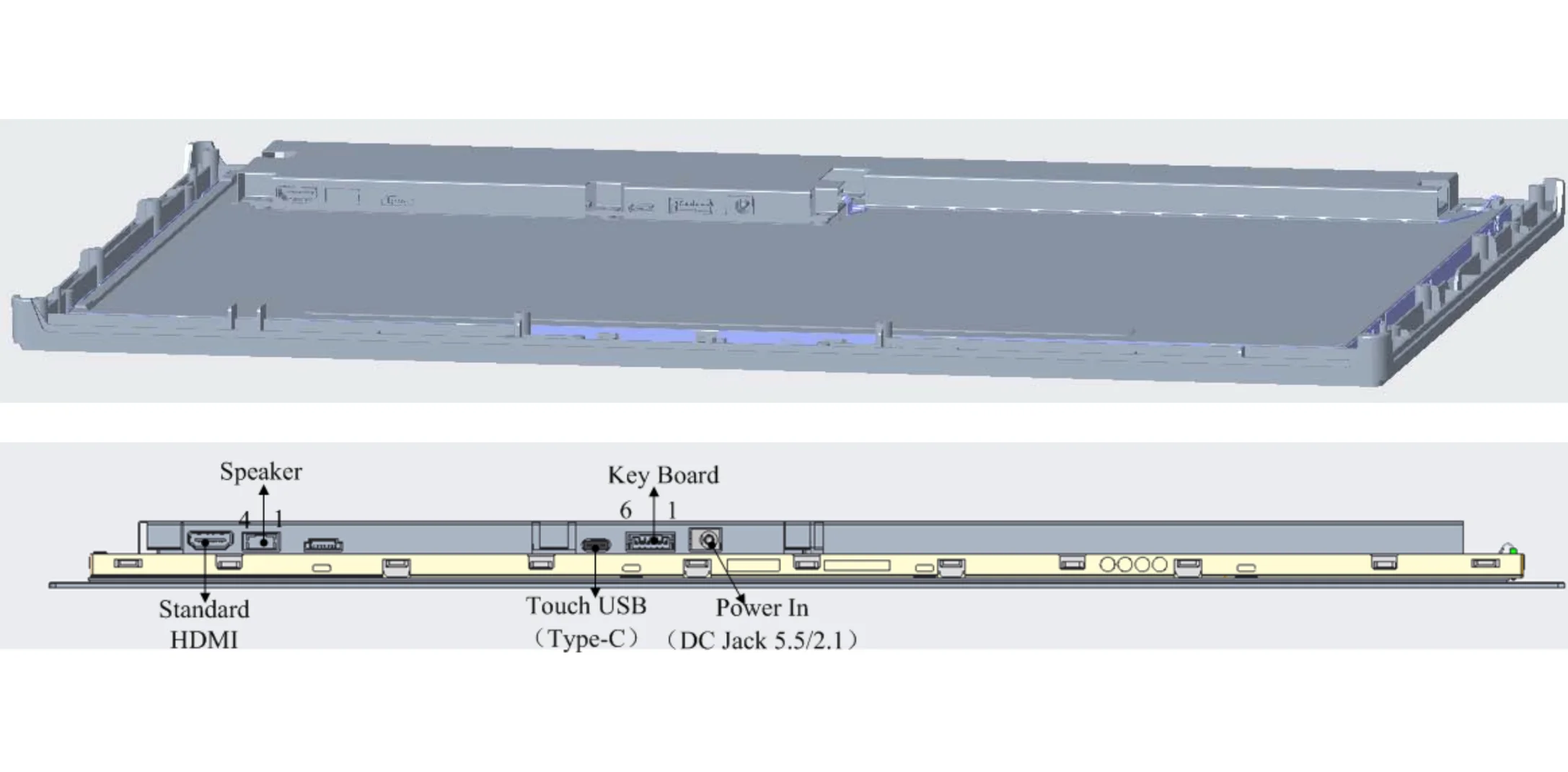

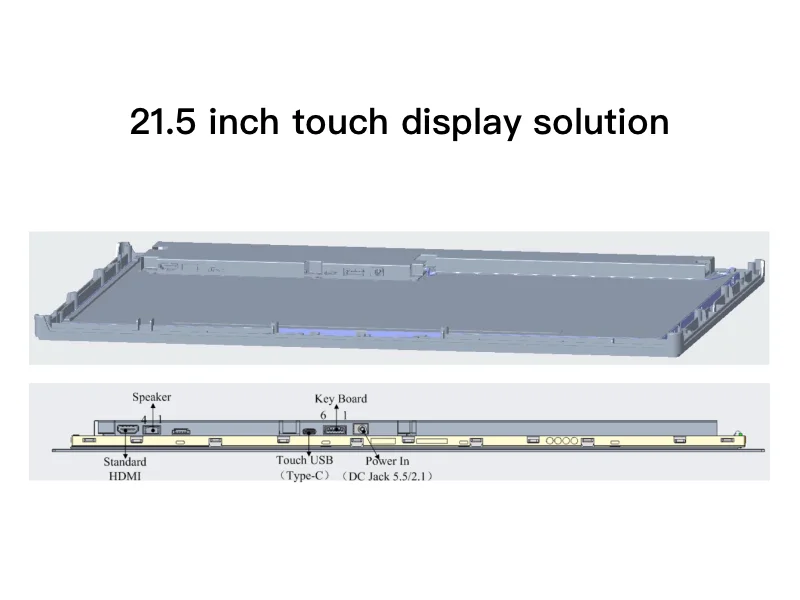

See on 21,5-tolline puutefunktsiooniga LCD-ekraan, mis integreerib LCD-mooduli, PCAP mahtuvusliku puutepaneeli ja draiveriplaadi süsteemi üheks kuvaarhitektuuriks. Kliendid peavad pakkuma ainult 12 V alalisvoolu toiteallikat ja HDMI-sisendsignaali, et see oma seadmesse juurutada, välistades vajaduse välise draiveriplaadi järele.

Peamised omadused:

· 21,5-tolline ekraani suurus

· 1920 x 1080 Full HD eraldusvõime

· PCAP 10-punktine mahtuvuslik puute

· HDMI videosisendi liides

· USB Type-C puutetundlik liides

· Valikuline AG (Anti-Lare) ja AF (Anti-Fingerprint) pinnatöötlus

· Sisseehitatud kõlar

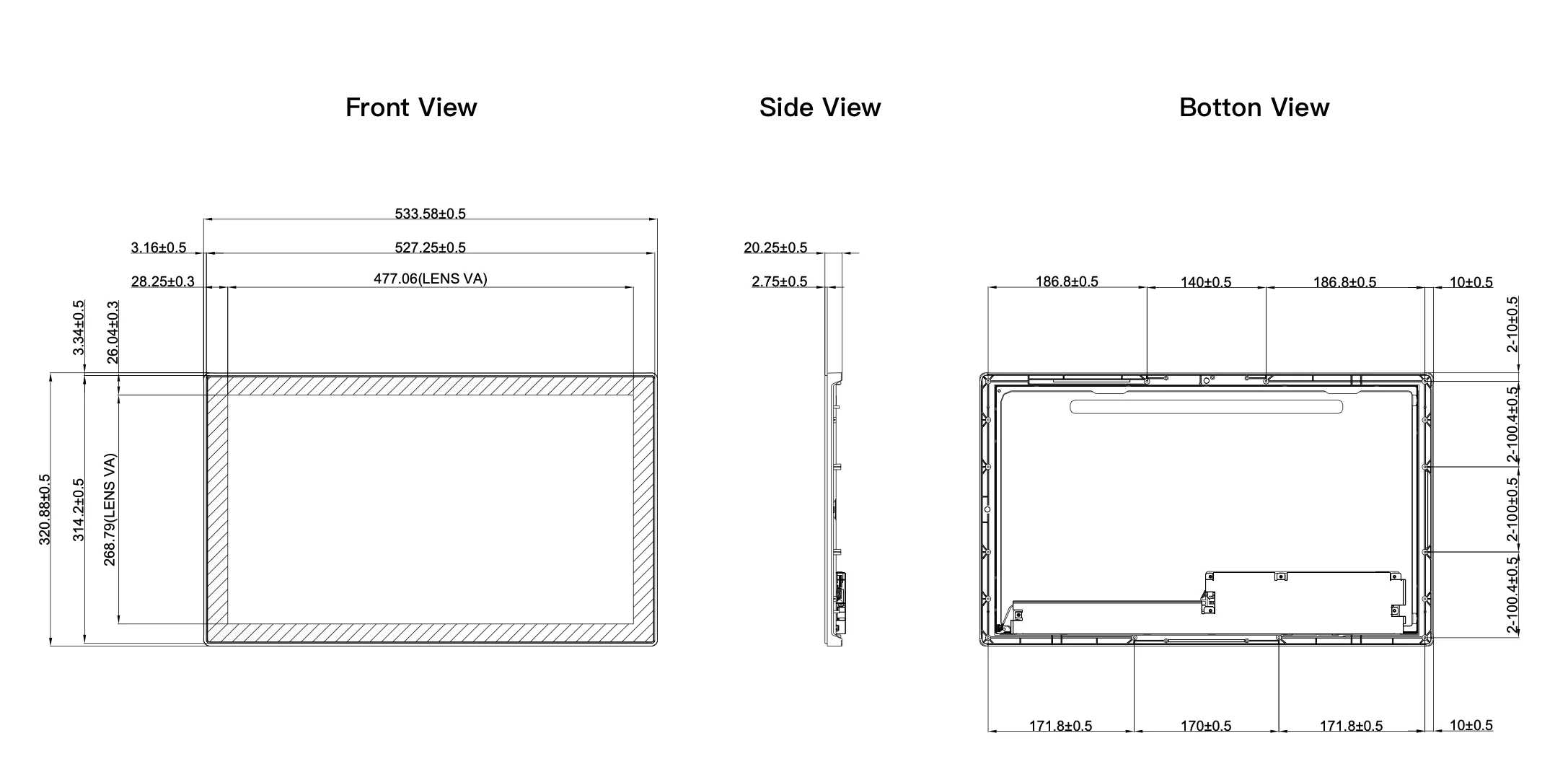

Selle tüüpiline energiatarve on 26,26 W ja toote üldmõõtmed on 533,58 x 320,88 x 20,25 mm.

Miks on puute- ja kuvari integreerimine oluline?

Integreerimise põhieesmärk on vähendada eraldiseisvate komponentide arvu ja lihtsustada kuvaarhitektuuri installimist.

Integreeritud kuvarid võivad potentsiaalselt vähendada süsteemi üldkulusid. Need aitavad parandada komponentide hankimise tõhusust, vähendada vajadust kaablite ja pistikute järele, ühtlustada monteerimisprotsesse, vähendada inseneri koordineerimise pingutusi ja lühendada kuvasüsteemi integreerimise aega. Need täiustused vähendavad tõhusalt varjatud tööjõukulusid. Tegelik kulude vähenemine sõltub aga algsest kuvaarhitektuurist, tootmismahust ja kohandamisnõuetest.

Kas integreerimine võib seadmete paksust vähendada?

Jah, see loob rohkem võimalusi kompaktseks mehaaniliseks disainiks. Kui LCD-paneeli taha või kõrvale tuleb paigaldada eraldiseisvad kuvari draiveriplaadid, tuleb trükkplaadi ja kaablite jaoks reserveerida lisaruumi.

Asjakohaste kuvari elektrooniliste komponentide otse integreerimisel ekraaniarhitektuuri ei ole vaja ruumi eraldada juhiplaadile ja sellega seotud kaablitele.

See ruumi optimeerimine on eriti praktiline iseteenindusterminalide puhul, kus ekraan on tavaliselt paigaldatud otse korpuse esiküljele.

Iseteenindusterminali toodete teenindamine

Iseteenindusterminalid on puutetundliku ja kuvari integreerimise jaoks kõige tüüpilisem rakendusstsenaarium.

21,5-tolline Full HD puuteekraan pakub laialdast kuvaala, et kuvada sujuvalt kogu kasutajavoogu: Menüü Kuva → Tootevalik → Tellimuse kinnitus → Makse ja arveldamine → Kviitungi printimine.

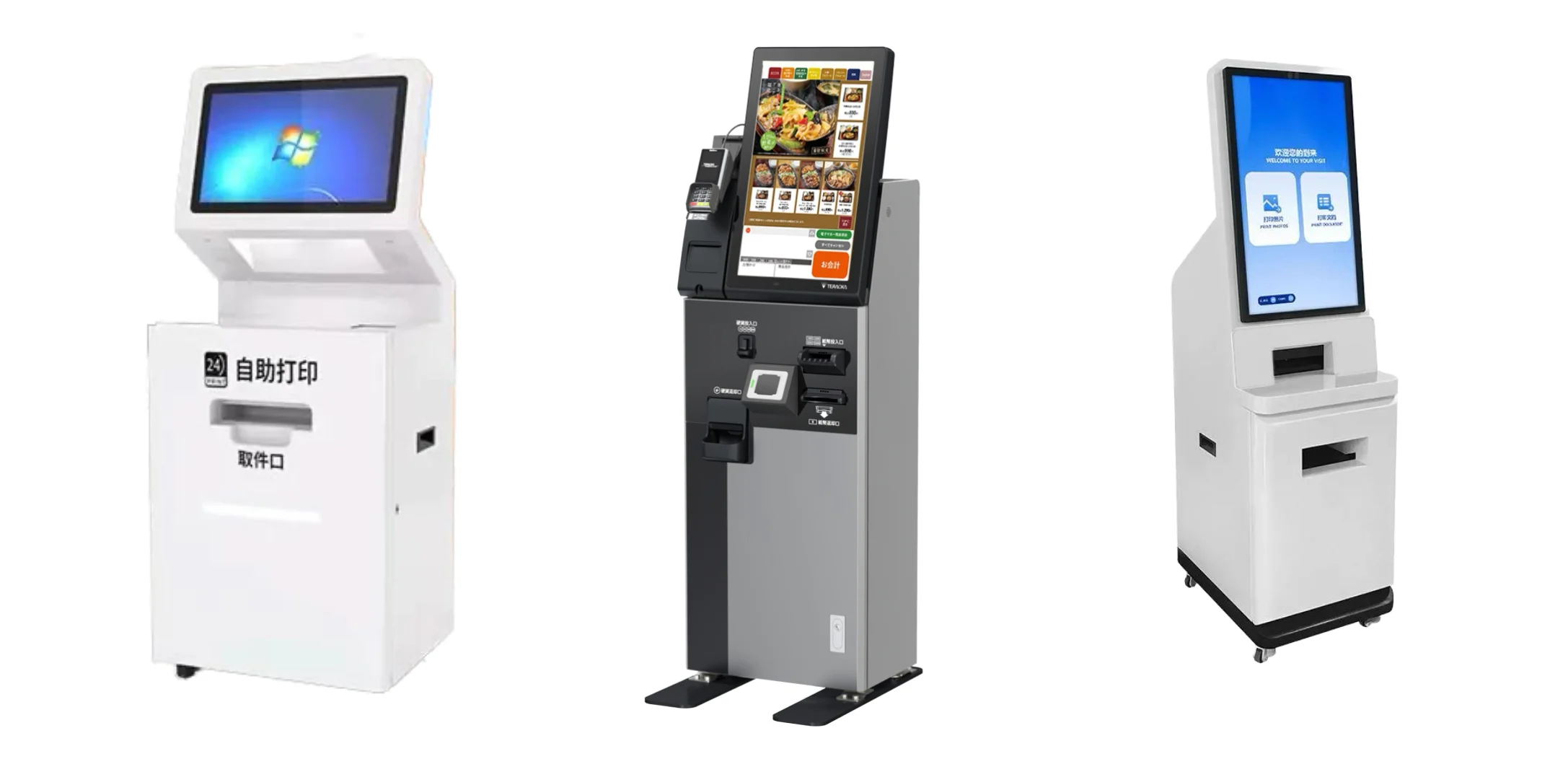

Sama ekraani kujunduskontseptsiooni saab rakendada ka muudele iseteenindusseadmetele:

· Isetellivad kioskid: suured puuteekraanid võimaldavad kasutajatel täielikult sirvida tooteid, hallata tellimusi ja sooritada tehinguid ilma personali abita.

· Makseterminalid: ekraan võib koondada kasutusjuhised, tehinguteabe ja puutetundlikud interaktsioonid ühte kasutajaliidesesse.

· Müügiautomaadid: puutetundlikku liidest saab kasutada tooteteabe, reklaamsisu, tootevaliku ja maksejuhiste tutvustamiseks.

· Piletimüügi- ja sisseregistreerimisterminalid: interaktiivsed ekraanid võivad juhendada kasutajaid sihtkoha valimisel, broneerimispäringutel, piletite printimisel või sisseregistreerimisel.

· Iseteenindusprinterid: puuteekraan hõlbustab dokumendi valimist, sisu eelvaadet, printimisvaliku sätteid ja maksefunktsioone.

Puutepaneelid ja LCD-moodulid: pärit samast tarneahelast

Puuteekraaniseadmete väljatöötamise üks peamisi väljakutseid on tagada, et puutepaneel, LCD-moodul, draiveriplaadi kontroller ja mehaaniline struktuur töötaksid koos sujuvalt.

See integreeritud lähenemine sobib eriti hästi masstoodangu seadmete tootjatele. Sellistel juhtudel on esmatähtis kuva järjepidevus, paigaldamise tõhusus ja tarneahela koordineerimine. Võttes näiteks meie 21,5-tollise toote, demonstreerib see, kuidas LCD-ekraani, puutepaneeli ja draiveri elektroonikat saab integreerida ühte kuvamooduli arhitektuuri. See vastab ka töökindlusnõuetele mitmesugustes tingimustes, sealhulgas temperatuur, vibratsioon, termošokk, võimsustsüklid ja ESD.

OEM-klientide jaoks on see koostööl põhinev tootekujundus ülim lahendus. See tähendab, et kogu ekraanilahendus on algusest peale kavandatud seadmete lahutamatu osana, mitte käsitleda seda eraldiseisva LCD-komponendina.

Kas teie uus projekt nõuab kohandatud puute- ja kuvalahendust?

Palun võtke ühendustSKY-TDM. Meie meeskond aitab hindamisel ja pakub teie projekti jaoks sobivat ideaalset integreeritud kuvalahendust (LCD + draiveriplaat + puutepaneel).
