Kui tööstusseadmed vajavad paindlikke videosisendeid ja usaldusväärset TFT LCD-ühenduvust,2-HDMI–LVDS TTL-liidese AD-plaatalatesSKY-TDMpakub praktilist kontrollerilahendust. Tööstusliku kuvari integreerimiseks mõeldud see toetab kahte HDMI-sisendit, LVDS- ja TTL-väljundeid, konfigureeritavat püsivara ja 7–32-tollisi LCD-paneele, aidates OEM-i arendajatel lihtsustada riistvara integreerimist ja vähendada arendustegevust.
Ekraanikontroller peab tegema enamat kui videosignaale konverteerima. See peab sobima LCD liidesega, säilitama stabiilse pildiedastuse, toetama nõutavat paneeli ajastust ja jääma töökindlaks kogu seadme eluea jooksul. The2-HDMI–LVDS TTL-liidese AD-plaaton loodud nende praktiliste nõuete alusel. Aktsepteerides kahte HDMI-videoallikat ja pakkudes LVDS- või RGB-TTL-väljundliideseid, annab see seadmete projekteerijatele suurema paindlikkuse tööstuslike TFT LCD-paneelide valimisel. Selle konfigureeritavat püsivara saab kohandada ka eraldusvõime, ajastuse, liidese määratluste, taustvalgustuse juhtimise, OSD sätete ja muude projektinõuetega. See muudab tahvli sobivaks tööstusautomaatika, meditsiiniseadmete, iseteeninduskioskite, digitaalsete siltide, transpordiseadmete ja sisseehitatud kuvasüsteemide jaoks.
Sisukord
- Mis on 2-HDMI ja LVDS TTL liidese AD plaat?
- Miks on kaks HDMI-sisendit tööstuslikes kuvarites olulised?
- Kuidas LVDS ja TTL väljundid LCD ühilduvust parandavad?
- Milliseid põhifunktsioone tuleks arvestada?
- Kus saab seda ekraanikontrollerit kasutada?
- Kuidas see lihtsustab OEM-ekraanide integreerimist?
- Kontrollikoja tehniline ülevaade
- Korduma kippuvad küsimused
- Hankige kohandatud tööstuslik kuvalahendus

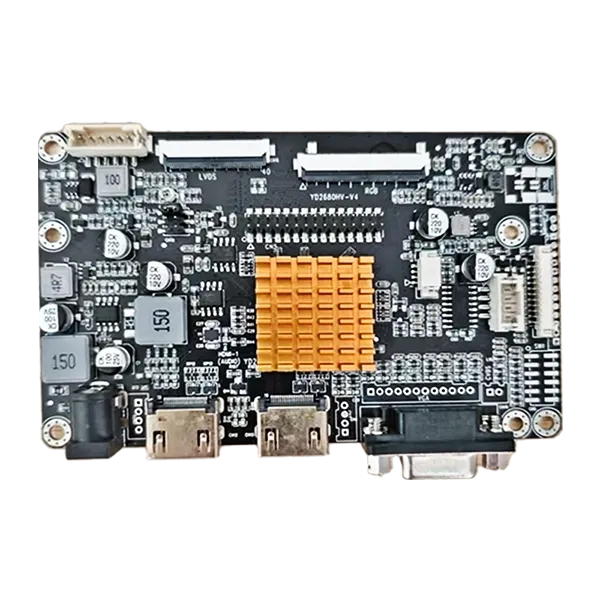

Mis on 2-HDMI ja LVDS TTL liidese AD plaat?
Kuvari AD-plaat, mida tavaliselt nimetatakse LCD-kontrolleriplaadiks, toimib ühenduspunktina videoallika ja LCD-paneeli vahel. Tööstusseadmetes võib videoallikas pakkuda HDMI-signaali, samas kui valitud TFT LCD-paneel võib vajada LVDS- või TTL-liidest. Kontroller tõlgib ja töötleb sissetulevat videosignaali, et seda saaks edastada vastavale LCD-liidesele.
The2-HDMI–LVDS TTL-liidese AD-plaaton loodud spetsiaalselt seda tüüpi integreerimiseks. See toetab kahte HDMI-videosisendit ja võib pakkuda LVDS- või RGB TTL-väljundit ühilduvatele tööstuslikele TFT LCD-paneelidele. Vastavalt toote spetsifikatsioonidele saab seda konfigureerida tööstuslike TFT-ekraanide jaoks vahemikus 7–32 tolli, olenevalt konkreetsetest paneelinõuetest.
OEM-projektide puhul võib see lähenemine vähendada vajadust kogu ekraanielektroonika ümberkujundamiseks paneelimudelite või seadmete konfiguratsiooni muutmisel. Selle asemel saavad insenerid valida sobiva kontrolleri konfiguratsiooni ja kontrollida LCD-ekraani eraldusvõimet, ajastust, liidese määratlust ja võimsusnõudeid.
Miks on kaks HDMI-sisendit tööstuslikes kuvarites olulised?
Tööstussüsteemid kasutavad üha enam mitut videoallikat. Näiteks võib masinal olla vaja kuvada teavet arvutist, võttes samal ajal vastu signaali tööstuskaamerast, kontrollsüsteemist, sisseehitatud arvutist või teisesest protsessorist.
Kahe HDMI-sisendiga kontroller võimaldab mugavalt ühendada kaks digitaalset videoallikat ja vahetada nende vahel. See võib muuta süsteemi arhitektuuri paindlikumaks, ilma et oleks vaja igas rakenduses täiendavat välist lülitusseadet.
- Mitu videoallikat:Kaks HDMI-sisendit pakuvad süsteemi suuremat paindlikkust.
- Süsteemi integreerimine:Videoallika vahetamise saab lisada kuvaarhitektuuri.
- Seadmete uuendused:Olemasolevaid süsteeme saab kohandada uute HDMI-põhiste videoallikatega.
- Disaini paindlikkus:Insenerid saavad luua kuvasüsteeme erinevate allikakonfiguratsioonide ümber.
See funktsioon on eriti kasulik tööstuslike HMI-süsteemide, juhtterminalide, kontrollseadmete, kioskite ja muude toodete puhul, kus kuvaallika paindlikkus on oluline.
Kuidas LVDS ja TTL väljundid LCD ühilduvust parandavad?
Kõik LCD-paneelid ei kasuta sama elektriliidest. Kaks tööstuslikes TFT-rakendustes sageli esinevat liidest on LVDS ja TTL/RGB. Vale kontrolleri liidese valimine võib põhjustada ühildumatust, ebastabiilseid pilte või täiendavat riistvara ümberkujundamist.
Nii LVDS- kui ka TTL-väljundi toetamine annab süsteemidisaineritele rohkem võimalusi ühilduvate LCD-paneelide valimisel. Kontrolleri LVDS-ühendused sisaldavad spetsiaalseid diferentsiaalsignaalide paare, samas kui selle TTL-liides pakub ühilduvate paneelide jaoks RGB-andmeid ja sünkroonimissignaale.
| Liides | Tüüpiline funktsioon | Integratsiooni väärtus |
|---|---|---|
| LVDS | Kiire diferentsiaal LCD andmeedastus | Sobib paljudele tööstuslikele TFT LCD paneelidele |
| TTL / RGB | RGB paralleelsed kuva andmed ja ajastussignaalid | Toetab ühilduvaid TTL-liidesega TFT-paneele |
| HDMI | Digitaalse video allika sisend | Mugav ühendus kaasaegse videotehnikaga |
Insenerid peaksid alati enne tootmist kinnitama täpse LCD-mudeli, eraldusvõime, ajastusparameetrid, pingenõuded, pistiku konfiguratsiooni ja tihvtide kaardistamise. Liidese ühilduvus sõltub paneeli täielikust spetsifikatsioonist, mitte ainult liidese nimest.
Milliseid põhifunktsioone tuleks arvestada?
Tööstusliku LCD-kontrolleri valimine nõuab enamat kui sisend- ja väljundpistikute füüsilise vastavuse kontrollimist. Elektrilised spetsifikatsioonid, püsivara konfiguratsioon, paneeli ajastus, taustvalgustuse nõuded ja pikaajalised toitekaalutlused võivad kõik mõjutada projekti töökindlust.
Kaks HDMI videosisendit
Kaks HDMI-sisendit võimaldavad seadmedisaineritel ühendada mitu digitaalset videoallikat ja valida sobiv allikas vastavalt süsteeminõuetele.
LVDS ja TTL väljundi tugi
Mõlema väljunditüübi toetamine laiendab ühilduvate TFT LCD-paneelide valikut ja võib vähendada riistvara ümberkujundamist, kui OEM-projekt kasutab erinevaid kuvarikonfiguratsioone.
Paindlik püsivara konfiguratsioon
Püsivara saab kohandada vastavalt LCD eraldusvõimele, ajastusparameetritele, liidese määratlustele, OSD nõuetele, käivituslogodele ja muudele rakendusespetsiifilistele sätetele. See on eriti väärtuslik OEM- ja ODM-seadmete puhul, kus kontrolleri standardkonfiguratsioonist ei pruugi piisata.
Tööstuslikule orienteeritud disain
Plaat on mõeldud pidevateks tööstuslikeks rakendusteks, kusjuures disainikaalutlused on keskendunud stabiilsele signaalitöötlusele, häirete vähendamisele, komponentide kättesaadavusele ja pikaajalisele tööle.
Kompaktne integratsioon
Spetsiaalne kontrollerplaat võib lihtsustada sisseehitatud seadmete sisemist kuvaarhitektuuri, aidates inseneridel hallata LCD-ühendusi, taustvalgustuse juhtimist, signaali teisendamist ja sellega seotud kuvafunktsioone määratletud riistvaraplatvormil.
Kus saab seda ekraanikontrollerit kasutada?
Kuna kontroller ühendab HDMI-sisendi paindlikkuse LVDS-i ja TTL LCD-väljundi valikutega, saab see teenindada laia valikut manustatud ja tööstuslikke kuvarirakendusi.
| Rakendus | Miks kontroller on kasulik |
|---|---|
| Tööstusautomaatika | Ühendab digitaalsed videoallikad tööstuslike TFT-ekraanidega |
| Meditsiiniseadmed | Toetab eriseadmete kohandatud kuvakonfiguratsioone |
| Iseteeninduskioskid | Pakub paindlikku videosisendit ja integreeritud LCD-ekraani |
| Digitaalmärgid | Võimaldab HDMI-põhiseid sisuallikaid juhtida ühilduvaid LCD-paneele |
| Transpordivahendid | Toetab sisseehitatud kuvasüsteeme, mis nõuavad stabiilset tööd |
| Manussüsteemid | Pakub konfigureeritavaid liideseid rakendusespetsiifiliste ekraanikujunduste jaoks |
Sobiv konfiguratsioon sõltub seadme töökeskkonnast, LCD mudelist, videoallikast, eraldusvõimest, mehaanilisest ruumist ja toitearhitektuurist. Sel põhjusel tuleks enne masstootmist läbi viia tehniline kontroll.
Kuidas see lihtsustab OEM-ekraanide integreerimist?
Ekraani integreerimine võib muutuda keeruliseks, kui OEM-projekti jaoks on vaja LCD-paneeli, puuteekraani, kontrollerit, kaableid, püsivara, taustvalgustust ja mehaanilist struktuuri koos töötada. Kontrolleri plaat, mida saab konfigureerida siht-LCD ümber, võib mõnda neist integratsiooniprobleemidest vähendada.
SKY-TDM pakub ekraanitehnilisi teenuseid, mis hõlmavad vedelkristallekraani valikut, kontrolleri konfigureerimist, puuteekraani kohandamist, optilist sidumist, katteklaasi, liidese kaableid ja seotud kuvari integreerimise nõudeid. Selle kvaliteedijuhtimissüsteemide hulka kuuluvad ISO 9001, ISO 13485 ja IATF 16949 sertifikaadid, samas kui kontrollerplaadid läbivad enne tarnimist funktsionaalse testimise vastavalt ettevõtte tooteteabele.
OEM- ja ODM-i klientidele võib inseneritugi hõlmata järgmist:
- LCD eraldusvõime ja ajastuse konfiguratsioon
- LVDS tihvtide kaardistamine ja TTL ajastuse reguleerimine
- Püsivara optimeerimine
- Taustvalgustuse ja heleduse juhtimine
- OSD keele konfiguratsioon
- Käivituslogo kohandamine
- Kaabli tihvti ja pistiku konfiguratsioon
- Nõuded mehaanilisele paigaldusele
- LCD ja puutepaneeli sobitamine
See integreeritud lähenemisviis võib olla eriti väärtuslik projektide puhul, kus kuvari ühilduvus ja komponentide pikaajaline kättesaadavus on olulised disainikaalutlused.
Kontrollikoja tehniline ülevaade
Järgmine tabel võtab kokku selle kontrollerilahenduse olulised omadused ja selgitab nende praktilist tähtsust kuvasüsteemi arendamise ajal.
| Spetsifikatsioon / funktsioon | Saadaval konfiguratsioon | Tehnikakasu |
|---|---|---|
| Video sisendid | 2 × HDMI | Toetab mitut digitaalse video allikat |
| LCD väljundid | LVDS ja TTL / RGB | Laiendab ühilduvate LCD-ekraanide valikuid |
| LCD suuruste vahemik | Umbes 7–32 tolli | Sobib erinevate tööstuslike kuvavormingute jaoks |
| Püsivara | Konfigureeritav | Toetab projektipõhiseid kuvaparameetreid |
| LVDS-pistik | JST 2×15 pin | Pakub diferentsiaalekraani signaaliühendusi |
| LVDS FFC | 40 kontaktiga, 0,5 mm | Toetab ühilduvaid LCD-paneeli ühendusi |
| TTL T-CON | 50-pin FFC | Pakub RGB- ja ajastussignaali ühendusi |
| Taustvalgustuse liides | PH2.0 6-pin | Toetab ühilduvat taustvalgustuse võimsust ja juhtimist |
Tegelikke tihvtide määratlusi ja elektrilist konfiguratsiooni tuleks alati kontrollida siht-LCD andmelehe alusel. Näiteks LVDS-liides kasutab diferentsiaalseid TX-signaalide paare, samas kui TTL-liides sisaldab RGB-andmeid, DE-, VS-, HS-, DCLK- ja seotud juhtsignaale. Õige tihvtide kaardistamine on edukaks integreerimiseks hädavajalik.
Korduma kippuvad küsimused
1. Milliseid LCD-paneele saab selle kontrolleriga ühendada?
Kontrollerit saab konfigureerida paljude tööstuslike TFT LCD-paneelide jaoks, kasutades ühilduvaid LVDS- või TTL-liideseid. Sõltuvalt konkreetsest mudelist ja elektrinõuetest saab toetada paneele vahemikus 7–32 tolli. LCD mudelinumbri esitamine võimaldab insenerimeeskonnal ühilduvust kontrollida.
2. Kas püsivara saab OEM-projekti jaoks kohandada?
Jah. Püsivara kohandamine võib hõlmata LCD eraldusvõimet, ajastusparameetreid, liidese määratlusi, OSD sätteid, käivituslogosid ja muid projektipõhiseid nõudeid.
3. Kas plaat toetab nii LVDS kui ka TTL LCD paneeli?
Jah. Kontroller on loodud pakkuma nii LVDS kui ka RGB TTL väljundvalikuid, võimaldades sellel toetada erinevaid ühilduvaid tööstuslikke TFT LCD konfiguratsioone.
4. Kas kahte HDMI-allikat saab korraga ühendada?
Plaat pakub kahte HDMI-sisendliidest, mis võimaldavad ühendada kuvasüsteemiga kaks ühilduvat digitaalset videoallikat ja valida allikas vastavalt konfigureeritud rakendusele.
5. Kas see kontroller sobib pidevaks tööstuslikuks kasutamiseks?
Toode on mõeldud tööstuslikeks rakendusteks ja pidevaks tööks, rõhuasetusega stabiilsele signaalitöötlusele, häirete kontrollile, tööstusele orienteeritud komponentidele ja pikaajalistele tarnekaalutlustele.
6. Kas SKY-TDM suudab pakkuda täielikku kuvarikomplekti?
Jah. SKY-TDM suudab toetada laiemaid kuvari integreerimisnõudeid, sealhulgas tööstuslikke LCD-paneele, mahtuvuslikke või takistuslikke puuteekraane, kontrolleriplaate, liideskaableid, optilist sidet, katteklaasi ja seotud OEM-i/ODM-i inseneriteenuseid.
Hankige kohandatud tööstuslik kuvalahendus
Õige LCD-kontrolleri valimine on oluline samm stabiilse tööstusliku kuvasüsteemi loomisel. Kahe HDMI-sisendi, LVDS- ja TTL-väljundi ühilduvuse, konfigureeritava püsivara ning LCD-sobitamise ja integreerimise inseneritoega saab see kontroller aidata OEM-i arendajatel luua kuvasüsteeme vastavalt nende spetsiifilistele tehnilistele nõuetele. Kui hindate uut tööstuslikku HMI-d, meditsiiniseadet, kioskit, transpordiekraani või sisseehitatud seadmete projekti, lugege lisateavet 2-HDMI-LVDS-i TTL-liidese AD-plaadi javõtke meiega ühendustteie LCD-mudeli, eraldusvõime, liidese tüübi, koguse ja projektinõuetega. SKY-TDM võib aidata kontrollida ühilduvust ja arendada teie rakenduse jaoks praktilist kuvalahendust.
