Tänapäeval tööstusseadmete mahtuvuslikke puutepaneele valides keskendutakse tavaliselt ekraani suurusele, puutepunktidele, katteklaasile ja optilisele lamineerimisele. Siiski ei tohiks tähelepanuta jätta üht peamist tehnilist spetsifikatsiooni: puutesignaali liidest.
Mis vahe on tööstuslike mahtuvuslike puutepaneelide USB ja I²C vahel? Ja mis veelgi olulisem, kuidas peaksite oma projekti jaoks õige liidese valima?
OEM- ja ODM-klientide puhul sõltub valik suuresti hostsüsteemist, kontrolleri arhitektuurist, tarkvarakeskkonnast ja mehaanilisest disainist.
SKY-TDM pakub kohandatud mahtuvuslikke puutepaneele tööstuslikele HMI-dele, meditsiiniseadmetele, manussüsteemidele, nutikatele terminalidele ja automaatikarakendustele koos USB, I²C ja muude liidesevalikute toega.
See edastab puuteandmed USB-sideprotokolli abil hostsüsteemi. Kuna USB on üks levinumaid välisliideseid, on see ideaalne valik tööstuslike personaalarvutite, Windowsi/Linuxi/Androidi platvormide, iseteeninduskioskite, kommertskuvarite ja sisseehitatud arvutitega ühendamiseks.
USB suurim eelis on selle mugavus. Arendusmeeskonnad saavad puutepaneeli hõlpsalt hostsüsteemiga ühendada, ilma et peamisele PCB-le spetsiaalseid sideahelaid kavandataks, mis vähendab oluliselt tootearenduse aega.
I²C on manustatud süsteemides levinud jadaliides.
I²C puutepaneelid suhtlevad otse mikrokontrollerite või protsessoritega I²C siini kaudu, muutes need ideaalseks kohandatud riistvarakujunduse jaoks.
Näiteks kui tööstusprojektil on juba põhijuhtplaat, eelistatakse tavaliselt puutekontrolleri ühendamist protsessoriga I²C kaudu. Sel juhul toimib I²C riistvaraarhitektuuri lahutamatu osana, mitte ainult välise välisseadmena.
| Funktsioon | USB puutepaneel | IIC puutepaneel |
| Integratsioonimeetod | Väline välisseade | Sisseehitatud side |
| Tööstuslik arvuti | Suurepärane | Vähem mugav |
| Manustatud MCU | Võimalik | Suurepärane |
| OS-i ühilduvus | Üldiselt mugav | Nõuab süsteemi integreerimist |
| Areng | Kiirem paljude arvutipõhiste projektide jaoks | Nõuab riistvara/püsivara arendamist |
| PCB integreerimine | Vähem otse | Väga integreeritud |
| Kaabli rakendus | Paindlikum | Sobib paremini lühikeste ühenduste jaoks |
| Riistvara kohandamine | Hea | Suurepärane |
| Tüüpiline kasutus | HMI, kiosk, arvutipõhine terminal | Sisseehitatud HMI, kohandatud seadmed |

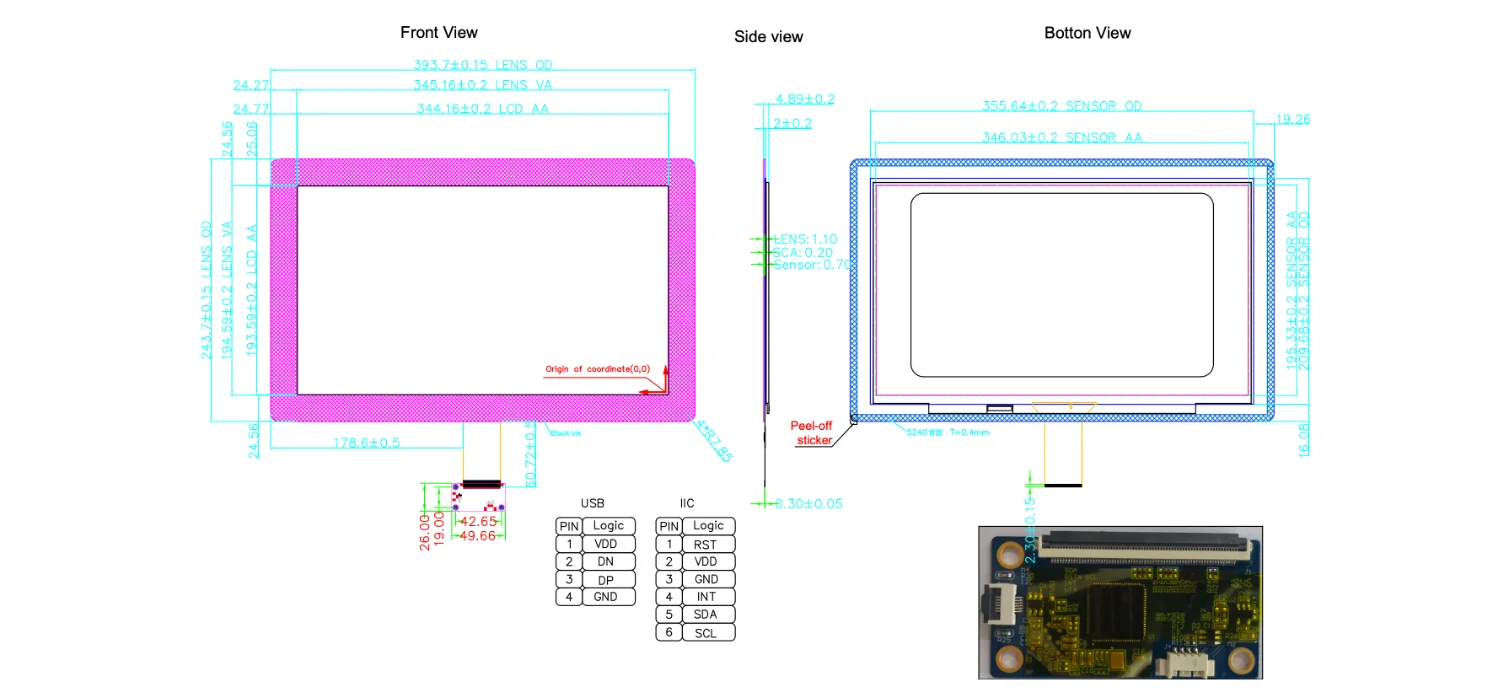

Seetõttu võib sama puutepaneeli suurus olla saadaval nii USB- kui ka IIC-versioonides.
Puutetehnoloogia võib olla sarnane, kuid süsteemi integreerimise meetod on erinev.
●Lihtsam integreerimine: tööstuslike HMI-süsteemide jaoks on USB-puutepaneele lihtsam integreerida, kuna hostplatvorm juba toetab USB-d.
●Suurepärane platvormide ühilduvus: turul olevad peamised operatsioonisüsteemid toetavad algselt USB-ühendust, muutes selle Windowsi, Androidi ja Linuxi standardliideseks.
●Ideaalne eraldiseisvate HMI-süsteemide jaoks: eraldiseisvate arvutite või sisseehitatud arvutite kasutamisel pakub USB mugavat sideühendust.
●Kiirendatud arendus: projekti varases staadiumis võimaldab USB puutepaneeli kasutatavust kiiresti hinnata, ilma et oleks vaja spetsiaalseid sideliideseid eelnevalt välja töötada.
●Mõeldud sisseehitatud integreerimiseks: kui puutepaneel on otse manustatud süsteemi integreeritud, on I²C liides kõige sobivam valik.
● Lihtne siini arhitektuur: I²C kasutab kahejuhtmelist sidestruktuuri, mis on piiratud liideseressurssidega manustatud PCBde jaoks väga atraktiivne.
●Suurem riistvarajuhtimine: klientidele, kes arendavad iseseisvalt oma juhtplaate ja püsivara, pakub I²C liides suuremat kontrolli puutetundliku suhtluse arhitektuuri üle.
●Ideaalne kohandatud seadmete jaoks: I²C on eriti kasulik OEM-seadmete jaoks, kus puutepaneel ja põhijuhtplaat on sünkroonselt kujundatud.
Erinevad liidesed pakuvad erinevaid eeliseid ja ükski puutetundlik liides ei sobi kõigi tööstuslike HMI stsenaariumidega. Võite viidata järgmistele juhistele.
●Tööstuslikud arvutid + puutepaneelid: USB on üldiselt mugavam valik.
●MCU-d + sisseehitatud puutepaneelid: I²C on tavaliselt optimaalne valik.
● Kohandatud juhtpaneelid: I²C pakub sügavamat riistvaraintegratsiooni.
●Kiire prototüüpimine: USB võib esialgset testimist ja hindamist lihtsustada.
●Masstootmine: nii USB kui ka I²C on elujõulised; lõplik otsus peaks põhinema tegelikul riist- ja tarkvaraarhitektuuril.
Meie puutepaneelid pakuvad praegu mitmesuguseid USB/I²C mahtuvuslikke puutepaneelitooteid, mis katavad erineva suurusega ekraane tööstusliku HMI ja sisseehitatud rakenduste jaoks.
See on väga oluline küsimus.
Kui sideliides vastutab puuteandmete edastamise eest, määrab üldise puutekogemuse mitme teguri kombinatsioon. Need hõlmavad peamiselt järgmist: puuteanduri disain, puute-IC, püsivara, anduri marsruut, katteklaasi paksus, kinnaste puudutuse tugi, EMI/ESD keskkond, optiline lamineerimisprotsess ja hostsüsteem. Seetõttu on USB ja I²C vahel valimine vaid üks samm tööstusliku puutepaneeli väljatöötamisel ega mõjuta puutetundlikkust.
Projekti kavandamise alguses saate järgmise viie põhipunkti põhjal määrata sobiva liidese:
●Kontrollige hostiplatvormi: kas puutepaneel ühendatakse tööstusliku arvuti, Androidi emaplaadi, Linuxi süsteemi või MCU-ga?
●Kontrollige põhikontrollerit: kas emaplaadil on juba USB- või I²C-liides?
●Kontrollige mehaanilist konstruktsiooni: kuhu puutepaneeli kontroller asetatakse? Kui pikk peaks FPC- või lintkaabel olema? Kuhu pistik paigaldatakse?
●Kontrollige tarkvarakeskkonda: kas arendusmeeskonnal on juba vajalik draiveri või püsivara tugi?
●Kontrollige tootmisplaani: kui toode on peagi masstootmises, tuleb liidese valik kinnitada enne lõplikku PCB disaini.
Professionaalset tööstuslikku puutepaneeli ei tohiks valida ainult ekraani suuruse järgi. Terviklahendus nõuab järgmiste elementide põhjalikku kaalumist:
Puutetehnoloogia → Sensor → Kontrolleri IC → Liides → Katteklaas → FPC → Püsivara → Mehaaniline integratsioon → Rakenduskeskkond
See terviklik lähenemisviis on eriti oluline tööstusseadmete, meditsiiniseadmete, automaatikasüsteemide ja muude pikaajaliseks tööks mõeldud toodete puhul.
Seetõttu ei pea õige liides olema tingimata kõrgeimate spetsifikatsioonidega liides, vaid see, mida saab usaldusväärselt integreerida kliendi terviktootesse.
Kui arendate tööstuslikke HMI-sid, meditsiiniseadmeid, automaatikasüsteeme, iseteeninduskioskeid või manustatud tooteid, esitage oma puuteekraani suurus, hostplatvorm, operatsioonisüsteem, mehaanilised joonised ja liidese nõuded.
SKY-TDMpuutepaneelid oskavad soovitada teie projekti jaoks sobivaimat puutepaneeli ja liidese konfiguratsiooni.
Kohandatud USB, I²C või kombineeritud USB + I²C mahtuvusliku puutepaneeli lahenduste saamiseks võtke meiega ühendust juba täna.
