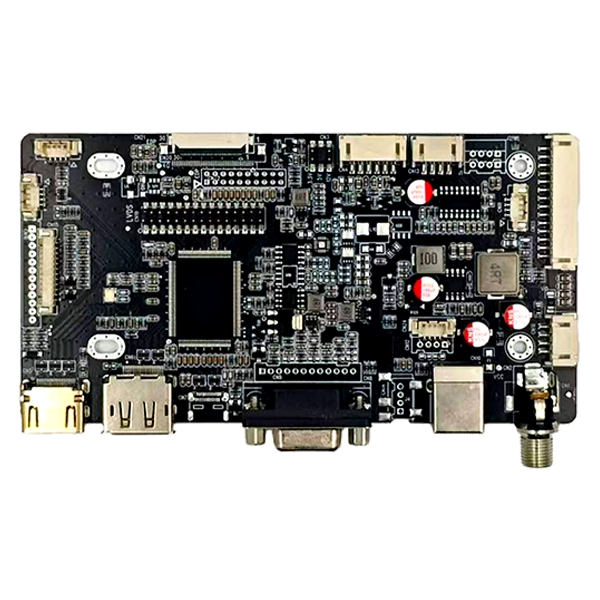

HDMI ja DP ning VGA ja C-tüüp LVDS EDP liidese AD plaat

Tööstusseadmed nõuavad sageli erinevaid videoliideseid sõltuvalt kliendi riistvaraplatvormist. Traditsioonilised LCD-kontrolleriplaadid toetavad tavaliselt ainult ühte paneeliliidest, mis sunnib insenere riistvara ümber kujundama või ostma erinevate projektide jaoks mitu kontrolleriplaati.

SKY-TDM-idHDMI ja DP ning VGA ja C-tüüp LVDS EDP liidese AD plaatkõrvaldab need piirangud integreerimisegaHDMI, DisplayPort, VGA ja USB Type-Cvideosisendid koosLVDS ja eDPkuvada väljundid ühel tööstuslikul tasemel PCB-l.

Ükskõik, kas arendate uut HMI-d, uuendate pärandseadmeid või integreerite tööstusmasinatesse sisseehitatud kuva, toetab üks kontrolleri plaat mitut LCD-konfiguratsiooni, vähendades samal ajal projekteerimisaega, laokulusid ja toote keerukust.

Pikaajalisteks tööstuslikeks rakendusteks loodud plaat pakub stabiilset pildikvaliteeti, paindlikke toitevalikuid ja terviklikke välisliideseid OEM-seadmete tootjatele ja süsteemiintegraatoritele.

Miks insenerid valivad selle kontrolleriplaadi?

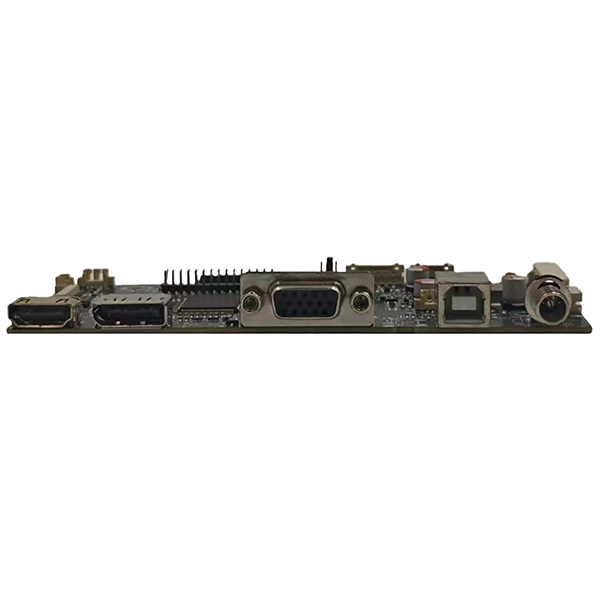

See liidese AD-plaat integreerib mitut sisendivalikut ja ühildub täielikult tänapäeva kõige levinumate videoallikatega:HDMI, DisplayPort (DP), VGA ja USB Type-C (DP Alt Mode). See võimaldab klientidel sujuvalt lülituda erinevate hostiplatvormide vahel, ilma et oleks vaja täiendavaid konverteriplaate.

Toetab nii LVDS kui ka eDP LCD-paneele

See HDMI- ja DP- ning VGA- ja C-tüüpi LVDS-i EDP-liidese AD-plaat ühildub täielikult mõlema LCD-liidese põhistandardiga. Saadaolevate kuvaväljundi valikute hulka kuuluvad kahe kanaliga 8-bitine LVDS, 20-pin eDP, 30-pin eDP FPC ja 40-pin eDP FPC. See sobib ideaalselt paljude tööstuslike TFT LCD-moodulite jaoks, alates 7-tollistest ekraanidest kuni suureformaadiliste ekraanideni.

Ideaalne tööstusliku kvaliteediga ekraanitoodete jaoks

Erinevalt tarbijatele mõeldud kuvaplaatidest on see HDMI- ja DP- ning VGA- ja C-tüüpi LVDS-i EDP-liidese AD-plaat spetsiaalselt loodud kõrge spetsifikatsiooniga ja nõudlike tööstuslike rakenduste jaoks. Selle põhiliste riistvarafunktsioonide hulka kuulub lai alalisvoolu sisendpinge (8V-25V), madala pulsatsiooniga tööstusliku võimsuse disain, täiustatud ESD (elektrostaatiliste lahenduste) kaitse ja tööstusliku kvaliteediga komponentide kasutamine, et tagada pikaajaline stabiilne töö. See sobib eriti hästi keerulistes keskkondades, näiteks välistingimustes ja kõrge temperatuuriga tingimustes, tagades ekraani ühtlase stabiilsuse.

Tüüpilised rakendused

Seda HDMI- ja DP- ning VGA- ja C-tüüpi LVDS-i EDP-liidese AD-plaati kasutatakse laialdaselt keerukates keskkondades töötavates tööstustoodetes. Tüüpiliste rakenduste stsenaariumide hulka kuuluvad tööstuslikud HMI terminalid, avatud raamiga puutetundlikud monitorid, CNC-masina liidesed, meditsiinilised diagnostikaseadmed ja masinnägemissüsteemid.

Kohandatud OEM- ja ODM-projektide jaoks

Iga näituseprojekt on ainulaadne. Pakume laiaulatuslikke tehnilisi tugiteenuseid, sealhulgas LCD-paneeli ühilduvuse kontrollimine, püsivara optimeerimine, EDID (laiendatud kuva identifitseerimisandmed) muutmine, taustvalgustuse parameetrite häälestamine, kohandatud LVDS- ja eDP-kaabli kujundus ning PCB-logo printimine. Olenemata sellest, kas teie projekt vajab standardset kontrolleriplaati või täielikult kohandatud lahendust, pakub SKY-TDM professionaalset insenerituge toote elutsükli igas etapis.

Tehnilised andmed

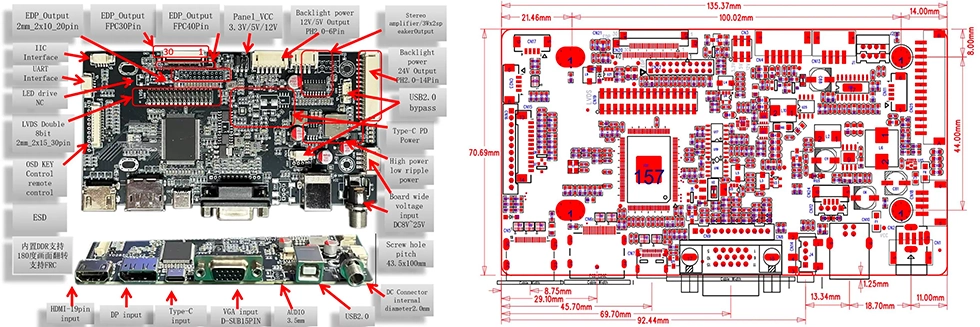

Mõõtmed

JST 2x15 pin LVDS väljundliides

FFC-0.5mm-40pin eDP liides

FFC-0.5mm-30pin eDP liides

JST 2x10 Pin eDP väljundliides

PH2.0mm-6PIN taustvalgustuse liides

Miks valida USA

Riistvara tarnimine on vaid vundament; teenus on pikaajalise edu tagatis. SKY-TDM on pühendunud teie projekti käivitamise kiirendamisele ja teie tarneahela probleemide täielikule lahendamisele. Pakume järgmist põhituge:

- Toote pikk elutsükkel:Stabiilsed ja usaldusväärsed masstootmise võimalused.

- Põhjalik tehniline tugi:Abi LCD-ühilduvuse testimisel ja kohandatud signaalikaablitel.

- Paindlik tootmismudel:Madal MOQ (minimaalne tellimiskogus) ja kiire tehniline reageerimine.

- Kõik-ühes kuvalahendused:Puuteekraanid ja LCD-paneelid tarnitakse erinevate vajaduste rahuldamiseks sobiva komplektina.

KKK

K1: Kas see HDMI ja DP ja VGA ja Type C to LVDS EDP liidese AD-plaat toetab nii LVDS-i kui ka eDP-kuvareid?

V: Jah. See ühildub tööstusliku kvaliteediga TFT LCD-paneelidega, millel on kas LVDS- või eDP-liides. Saame soovitada sobivaid pistikuid ja püsivara vastavalt teie konkreetsele paneelimudelile.

Q2. Milliseid videosisendi liideseid toetatakse?

V: tahvel toetabHDMI, DisplayPort, VGA ja USB Type-C(DP Alt režiimiga), tagades laialdase ühilduvuse erinevate tööstuslike arvutite ja sisseehitatud süsteemidega.

Q3: Kas püsivara saab kohandada?

V: Jah. Pakume terviklikke püsivara kohandamisteenuseid, sealhulgas ajastuse reguleerimist, EDID (laiendatud kuva identifitseerimisandmed) konfiguratsiooni, alglaadimislogo kohandamist ja paneeli parameetrite optimeerimist.

Q4: Mis on plaadi töösisendpinge?

V: Kontrolleri plaat toetab laia alalisvoolu sisendvahemikku8V kuni 25V, mis muudab selle ideaalselt ühilduvaks nii 12 V kui ka 24 V tööstuslike toitesüsteemidega.

K5: kas saate pakkuda sobivaid ühenduskaableid?

V: Jah. Valmistame kohandatud LVDS-kaableid, eDP FPC-kaableid, taustvalgustuse kaableid ja toitejuhtmeid, et tagada oma klientidele plug-and-play integratsioon.

Q6: Kas pakute OEM-teenuseid?

V: Jah. Toetame PCB siiditrükk logo printimist, püsivara kohandamist, pistikute modifikatsioone, kaablikomplekte ja täielikke ODM-i arendusteenuseid.

7. küsimus: milline on LVDS- ja eDP-väljundite maksimaalne eraldusvõime?

V: LVDS-i väljund toetab kuni1920 × 1080 @ 60 Hz(kahe kanaliga 8-bitine). eDP väljund toetab kuni3840 × 2160 @ 60 Hz(4K UHD), olenevalt paneeli spetsifikatsioonist ja kaabli kvaliteedist. 4K-rakenduste puhul soovitame optimaalse ribalaiuse saavutamiseks kasutada eDP-liidest.

K8: Kas see tahvel toetab portreerežiimi kuva orientatsiooni?

V: Jah. Tahvel toetab püsivara konfiguratsiooni kaudu pildi 180° pööramist. 90°/270° pööramiseks (portreerežiim) saame kohandada püsivara vastavalt teie paneelile ja rakenduse nõuetele. Tellimuse esitamisel täpsustage oma orientatsiooninõue.

Võtke meiega ühendust

Otsin usaldusväärsetHDMI ja DP ning VGA ja C-tüüp LVDS EDP liidese AD plaat for your next embedded display project?

Sobivaima lahenduse soovitamiseks esitage päringu tegemisel järgmine teave:

- LCD-paneeli mudelinumber

- Nõutav videosisendi liides (HDMI, DP, VGA või USB Type-C)

- Sisendtoitepinge

- Taustvalgustuse nõuded

- hinnanguline aastane kogus

- OEM-i või püsivara kohandamise nõuded

Meie insenerimeeskond vaatab teie spetsifikatsioonid üle ja pakub 24 töötunni jooksul ühilduva lahenduse, tehnilised soovitused ja hinnapakkumise.
